xilinx复数乘法器的一个疑问。

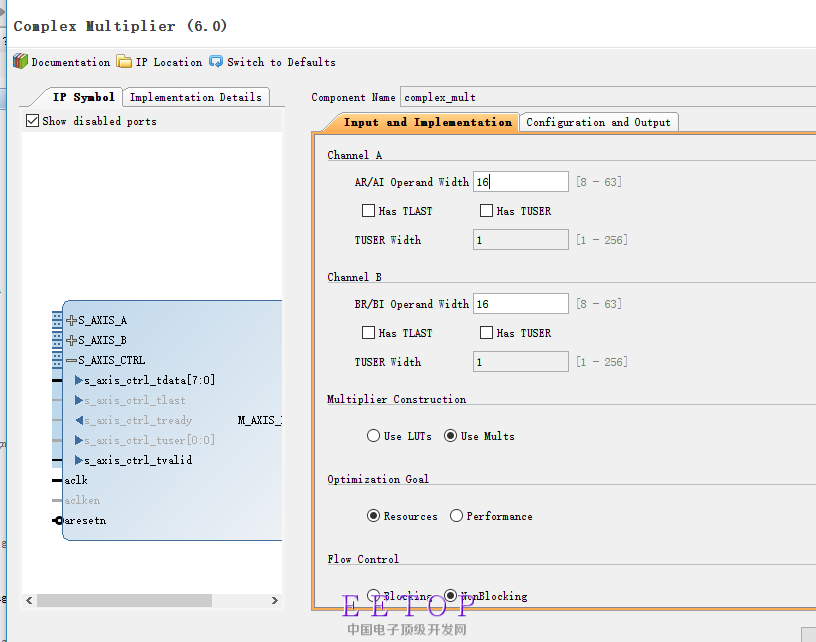

调用xilinx的复数乘法器IP核，我的配置如下图：

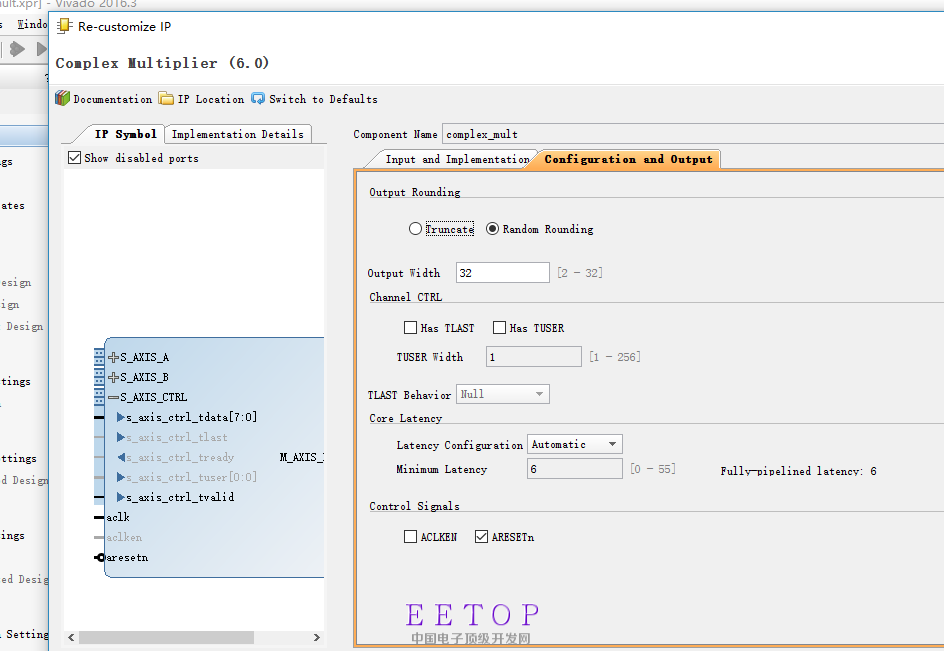

问题出在output rounding的选择上，如果选择了random rounding，AXIS_CTRL通道会作为端口，如图所示：s_axis_ctrl_tdata[7:0]例化时，到底该赋予什么样的值，这个通道到底是干什么的。如果选择了Truncate就不会有这个问题，但是，我看文档说，选择random rounding结果会更好更精确一些。知道的跟我通俗的说一说其中的缘由吧，看那个英语的说明文档看的我头疼，也看不出个所以然来。因此来论坛问一问。

你不应该选axi接口，选本地

选IP的时候应该选，不带AXI4接口的

谢谢
回答，但是为什么呢，能简单的说一下吗?我看很多IP核都是AXI4形式的。

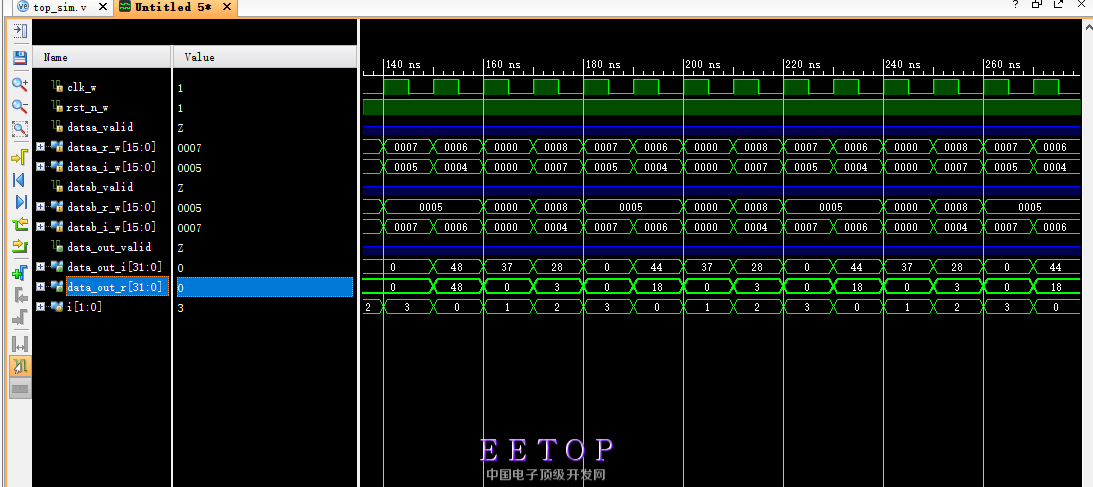

我用的软件是vivado2016,因为我做的是复数乘法，是关于数字信号处理的。我在ip catalog中输入mult这个关键词,signal processing下拉中会有一个complex multplier,就是用于复数乘法的，我就是调用的这个IP核，感觉是水到渠成，确实是AXI4的，插图上面也给出来了，没有native之类的选项，我选择了truncate(见图)选项后，就生成例化调用，仿真的结果让我傻眼了，跟自己计算的结果不同，我不知道它给的结果到底是什么意思。所有数据radix为有符号数。希望有人给指点一下，因为我看到它就是用来处理复数乘法的，当然用普通的乘法器也可以实现复数乘法，出现错误（反正我不懂给的结果是什么东西）难道是AXI4的错?

本身结果是有问题的。
仿真模块中例化 top U1(
  .clk(clk_w),
  .rst_n(rst_n_w),
  .dataa_valid(1'b1),
  .dataa_i(dataa_i_w),
  .dataa_r(dataa_r_w),
  .datab_valid(1'b1),
  .datab_i(datab_i_w),
  .datab_r(datab_r_w),
  .data_out_valid(),
  .data_out_i(data_out_i),
  .data_out_r(data_out_r)
);
top模块中例化
complex_mult MULT(
  .aclk(clk),                              // input wire aclk
  .aresetn(rst_n),                        // input wire aresetn
  .s_axis_a_tvalid(dataa_valid),        // input wire s_axis_a_tvalid
  .s_axis_a_tdata({dataa_i,dataa_r}),          // input wire [31 : 0] s_axis_a_tdata
  .s_axis_b_tvalid(datab_valid),        // input wire s_axis_b_tvalid
  .s_axis_b_tdata({datab_i,datab_r}),          // input wire [31 : 0] s_axis_b_tdata
  .m_axis_dout_tvalid(data_out_valid),  // output wire m_axis_dout_tvalid
  .m_axis_dout_tdata({data_out_i,data_out_r})

我也遇到了这种问题，不知道你解决了吗

出现错误，可能的原因是输出端口的位数没有选好，设置不同的话，可能导致输出结果集体缩小，比如输出结果很可能是缩小两倍的结果。我弄过，是有这个问题，结果集体缩小，跟设置，还有输出位数的选择有关，仿真修正修正就好了，没有什么大问题。
