求助帖，FPGA,前仿真

时间：10-02 整理：3721RD 点击：

刚刚自学FPGA，做前仿真，结果输入信号都是高阻值（Z）,检查位宽也配对，实在找不出问题了，谁能解答我的疑惑，谢谢谢谢

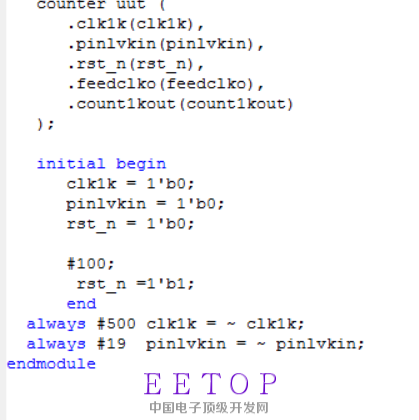

[attach]696590[/attach]

实例化的模块放在initial段后面，再试试

谢谢你呀，不过还是不行呀

module counter2(clk1k,pinlvkin,rst_n,feedclko,count1kout ); //一秒之内的脉冲数
input clk1k,rst_n,pinlvkin;
output feedclko;
output [18:0] count1kout;
reg [15:0] counttest=16'h3e8;//（1000)D
reg [15:0] count;
reg [19:0] count1k;
reg [18:0] count1kout;
reg [3:0] countnum;
reg [19:0] feedclknum[7:0];
assign feedclko=(count[15:0]<=counttest[15:0])? 1'b1:1'b0;
always @ ( negedge clk1k or negedge rst_n )
begin
if( ！rst_n )
begin
count1kout[18:0]<=16'h000;
end
else if (count[15:0]==(counttest[15:0]+16'h010))
begin
count1kout[18:0]<=//feedclknum[1][15:0];
(( feedclknum[0][19:0]+feedclknum[1][19:0]
+feedclknum[2][19:0]+feedclknum[3][19:0]
)>>2);//count1kout为1s内的脉冲数作为输出，即为频率
end
end
always @ ( negedge clk1k or negedge rst_n ) //存储每个单位周期内的脉冲值（T=16ms）
begin
if( ！rst_n )
begin
feedclknum[0][19:0]<=18'h000;
feedclknum[1][19:0]<=18'h000;
feedclknum[2][19:0]<=18'h000;
feedclknum[3][19:0]<=18'h000;
feedclknum[4][19:0]<=18'h000;
feedclknum[5][19:0]<=18'h000;
feedclknum[6][19:0]<=18'h000;
feedclknum[7][19:0]<=18'h000;
end
else
if (count[15:0]==(counttest[15:0]+16'h010))
begin
feedclknum[countnum[3:0]][19:0]<=(count1k[19:0]);
end
end
always @ ( posedge clk1k or negedge rst_n ) //产生每个单位时间存储的序号（t=528ms）
begin
if( ！rst_n )
begin
countnum[3:0]<=4'h0;
end
else if (count[15:0]>=counttest[15:0])
begin
countnum[3:0]<=countnum[3:0]+4'h1;
if (countnum[3:0]>3)
countnum[3:0]<=4'h0;
end
end
always @ ( posedge clk1k or negedge rst_n )//控制计数周期
begin
if( ！rst_n )
begin
count[15:0]<=16'h00;
end
else
begin
if (count[15:0]>=(counttest[15:0]+15'h210))//
begin
count[15:0]<=16'h00;
end
else
begin
count[15:0]<=count[15:0]+16'h01;
end
end
end
always @ ( posedge pinlvkin or negedge rst_n ) //在1s内对输入的脉冲进行计数
begin
if( ！rst_n )
begin
count1k[19:0]<=19'h00;
end
else
begin
if (count[15:0]>=(counttest[15:0]+16'h20))//计数后清零，准备重新计数
begin
count1k[19:0]<=19'h00;
end
else if (count[15:0]<counttest[15:0])//计数
begin
count1k[19:0]<=count1k[19:0]+19'h01;//count1k[19:0]为1s内的脉冲数
end
end
end
endmodule

复制代码

这是模块代码，你帮我看下，我刚刚自学这个，不是很懂，谢谢您啦

module名是counter2，为什么例化的时候是counter uut?

楼上正解

问题貌似不在这，我把counter uut改成了counter2，依旧没解决，我这样设置激励不觉得有错呀

module counter_test;
// Inputs
reg clk1k;
reg pinlvkin;
reg rst_n;
// Outputs
wire feedclko;
wire [18:0] count1kout;
initial begin
// Initialize Inputs
clk1k = 1'b0;
pinlvkin = 1'b0;
rst_n = 1'b0;
// Wait 100 ns for global reset to finish
#100;
rst_n =1'b1;
end
counter (
.clk1k(clk1k),
.pinlvkin(pinlvkin),
.rst_n(rst_n),
.feedclko(feedclko),
.count1kout(count1kout)
);
always #500 clk1k = ~ clk1k; //产生 1kHz 时钟源
always #19 pinlvkin = ~ pinlvkin;
endmodule

复制代码

仿真的时候CPU实际上是从前向后顺序执行的，所以module的例化应该放在初始化之后

第二次贴的测试文件里面，实例化怎么写在initial模块里了，而且实例化名字也没有，应该会报错吧，还有你说的是测试信号输出的是高阻态?(是指设计模块的输入是高阻吗?)，那很有可能就是你端口没连好了，你可以看看测试模块输出的信号是不是高阻

module counter_test;
reg clk1k;
reg rst_n;
reg pinlvkin;
wire feedclko;
wire[18:0] count1kout;
parameter CYCLE = 1000;
parameter RST_TIME=3;
initial begin
clk1k = 0;
forever
#(CYCLE/2)
clk1k=~clk1k;
end
initial begin
rst_n = 1;
#2;
rst_n = 0;
#(CYCLE* RST_TIME)
rst_n = 1;
end
initial begin
pinlvkin = 0;
forever
#20
pinlvkin = ~pinlvkin;
end
counter uut(
.clk1k(clk1k),
.rst_n(rst_n),
.pinlvkin(pinlvkin),
.feedclko(feedclko),
.count1kout(count1kout)
);
endmodule

复制代码

这里还是用的counter uut?你确定你的module名字是counter吗?你确定编译没有问题吗?仿真中有没有什么告警和错误?也要仔细看看，那些信息更有帮助。比我们在这里盲人摸象好多了。

嗯嗯，好

timescale 设了吗

设定了，单位是1ps,精度1ns

Unable to copy libPortabilityNOSH.dll to the simulation executable directory:
我检查代码，仿真只出现了这一个警告，是不是问题出在这了?

单位是1ns，精度是1ps吧

怎末可能?1ps=1000ns呀

用什么做软件做仿真?。1 ns =1000 ps

这个我检查了，没弄错，没问题，关键不在这

汗，1ns=1000ps。低级错误呀，兄弟。
