求教Xinlinx的GTX问题
时间：10-02
整理：3721RD
点击：
我用两个GTX口互传数据，两边的TXDATA为常数32'hBC55AABC和32'hBC3456BC，头尾皆是K28.5
两个问题

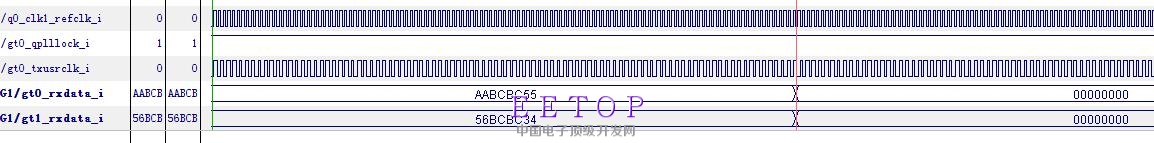

1.数据错位，而且不固定，从Chipscope看，有时候是BCBC55AA，有时候是55AABCBC之类的，很不固定，但明显错位。
2.除了上述外，中间还有一大段的全0，这点很奇怪，两边TX是一直发的，从来没停过。不知道这里为什么是全0，并且恢复时钟也有。
已解决，主要是GTX的复位问题。
没有完全解决，复位稍微设置了后，全0的现象是没有了。
但是数据错位还是有
具体没做过。不知道欸。感觉好抽象。
这个错位是正常的 需要自己再移位拼接一下
小编你好，你用的应该是xilinx的低端器件，因为internal的datawidth只能选20bit,所以GTX在做comma detect的时候只能在20bits的数据上做的，但是external的datawidth是40bit,所以从20bits转换为40bits的时候，comma Byte就有可能在高20bit也有可能在低20bit,这个很正常，因为这部分信息transceiver不知道。（40bit考虑到8B10B）。
这个你只能自己调整，没有办法。
多谢了
谢谢，无论是20B还是40B，GTX解码并不知道头尾是哪个，错位从理论上确实是正常的
问题已经解决，错位是正常现象。

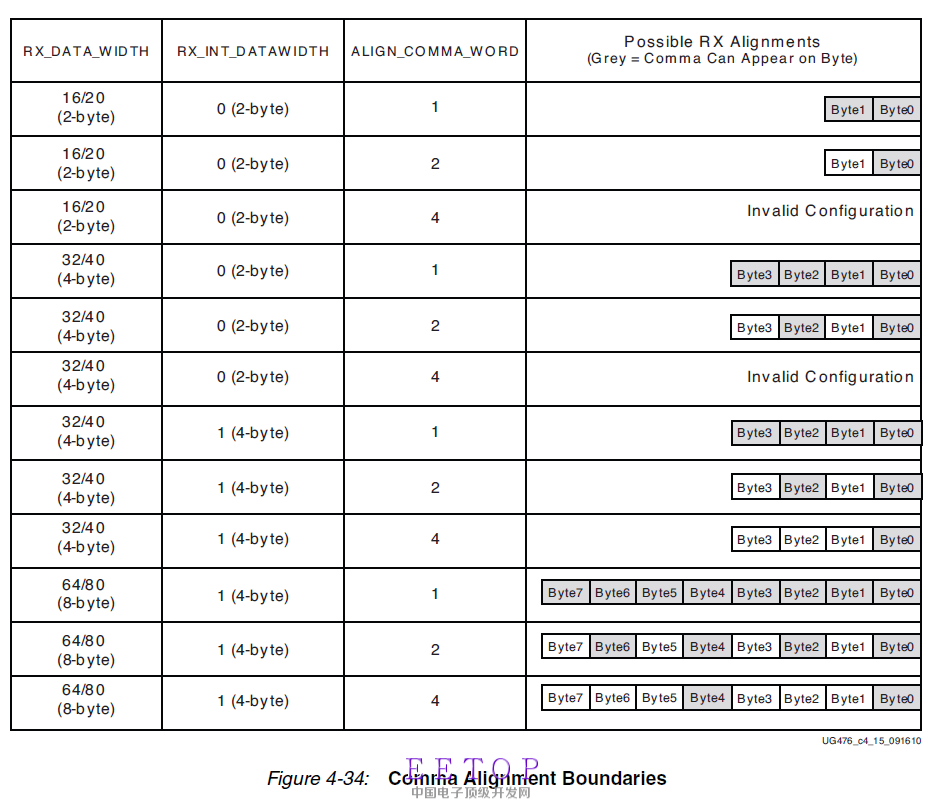

如果非要不错位，可以通过此图，改相应的两个参数，强制让COMMA出现在Byte0就可以不错位了，实测确实如此，但不一定实用（一般用的时候不希望COMMA固定位置，或者有需要连续发4个COMMA的情况）
你的接收端的CDR是不是已经失锁了?
