srio学习讨论帖，共同学习，集思广益
时间：10-02
整理：3721RD
点击：
[attach]696367[/attach]

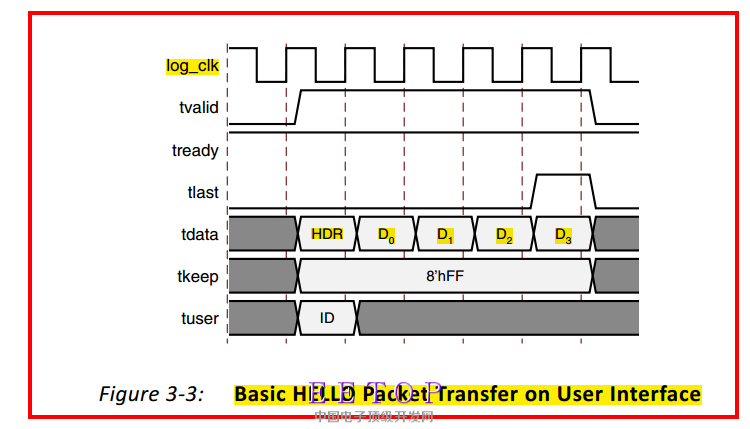

这是经典的HELLO FORMAT传输方式。我们暂时不考虑srio stream的传输模式，只考虑HELLO FORMAT模式。
我们最好是具体一点，就是要实现上图表示的数据传输，并且我们采用最简单的方式:NWRITE。所用端口，我们采用I/O PORT.
这个图看起来简单。先发送一个64位的包头，64位包头的内容根据第二张图来确定。之后再发送4个64位的数据，然后结束。看起来很简单，只需要按照时钟，把64位的数据一个个塞进ip 核的s_axis_ireq_tdata引脚，再配合一下axi传输协议即可。
[attach]696368[/attach]
不知道我的说法对不对。希望大家踊跃讨论。
不知道为什么贴图失败，现在补上。
这是经典的HELLO FORMAT传输方式。我们暂时不考虑srio stream的传输模式，只考虑HELLO FORMAT模式。
我们最好是具体一点，就是要实现上图表示的数据传输，并且我们采用最简单的方式:NWRITE。所用端口，我们采用I/O PORT.
这个图看起来简单。先发送一个64位的包头，64位包头的内容根据第二张图来确定。之后再发送4个64位的数据，然后结束。看起来很简单，只需要按照时钟，把64位的数据一个个塞进ip 核的s_axis_ireq_tdata引脚，再配合一下axi传输协议即可。
[attach]696368[/attach]
不知道我的说法对不对。希望大家踊跃讨论。
不知道为什么贴图失败，现在补上。
我想最终做一个单ip核的自环测试。我们给ip核数据，然后ip核心发送数据，但是发送的数据是给自己。
很重要的一点是首先要建立起链路。我的猜测是直接把txp0,txn0,链接到rxp0,rxn0,就在物理上完成了连接。
但是并不能保证建立起了链路。看到有文档说，上电后，ip核就会自动建立起链路。仿真的话，就是加时钟，等待建立链路，link_initialized变为1，我们知道链路建立了，然后发送包头还有后面的四个数据。
大家觉得有没有致命的错误，思路是否正确。
