DDR4的DLL到底有什么用

时间：10-02 整理：3721RD 点击：

根据SPEC，貌似DLL disable，ddr4照样能进行读写操作，也就是说DDR4的I/O clk frequency和core frequency的倍数关系与DLL无关咯，那意思是DLL仅仅是用来稳定external clk的吗

补充一下：
我是不是可以理解为，DDR就算没有DLL，或者在DLL off mode下，其依然可以正常工作

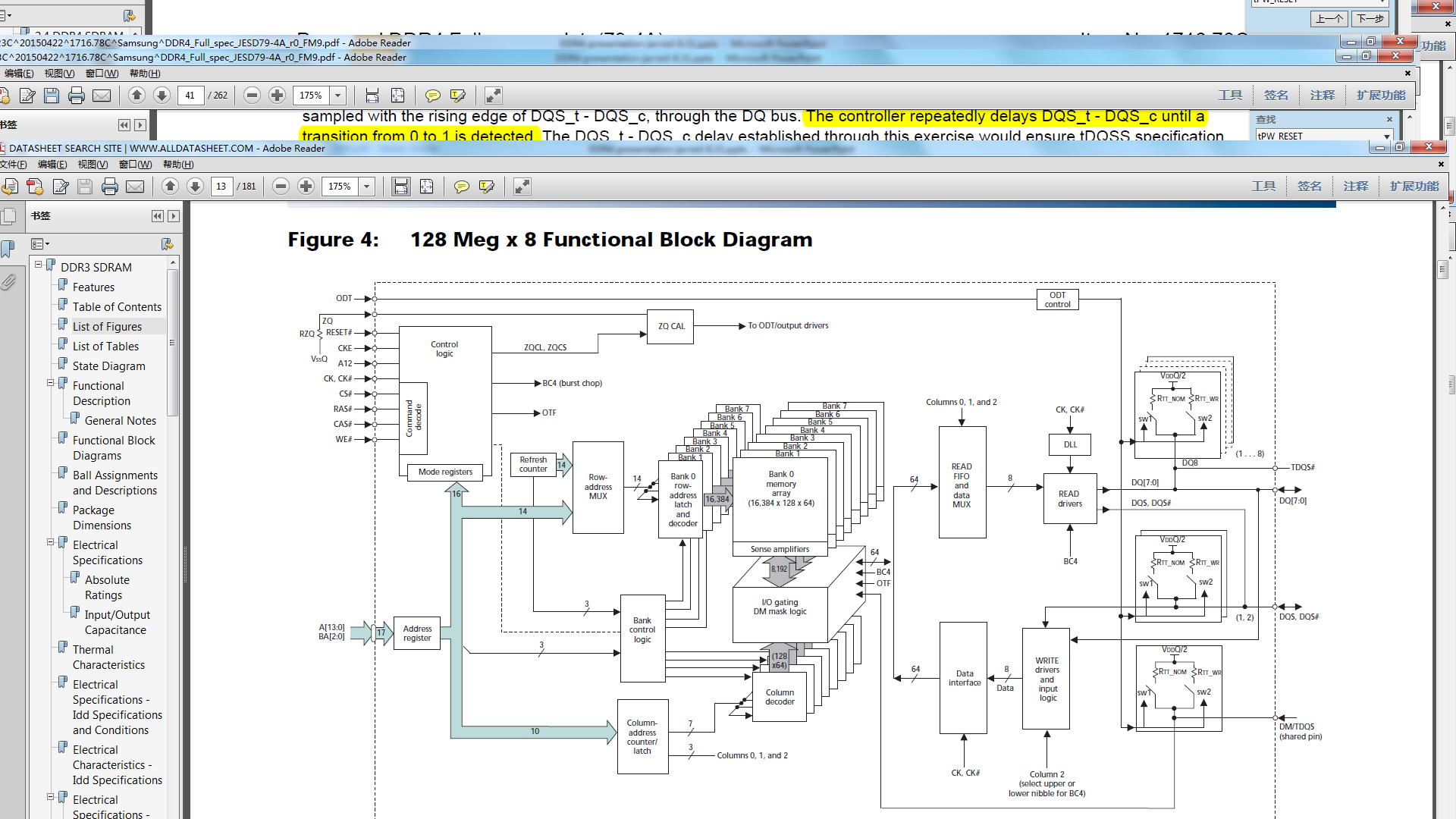

基本弄清楚了，根据DDR3的function block diagram，可以看到DLL只是给read driver稳定时钟的
只有read操作需要DLL锁定或者不开启的时候才能工作
其他操作与DLL是否开启，开启后是否锁定没有任何关系
难怪DDR4 datasheet上只提供了读操作在DLL off下的时序图

值得吐槽的是，MICRON DDR4的datasheet和jedec的ddr4 spec都没有提供这张框图，并且也没明显的说明DLL只用于read drvier，导致我一度以为DDR内部时钟都会经过DLL。不得不说老外的技术文档也不见得就写得多好（DDR4的反正挺烂的）

高端货，跟着学习一下。

good explanation
