SD模式读Sd卡数据周期错误，求高手，求前辈
根据SD模式时序的协议，FPGA应该在上升沿锁存卡返回的数据，图中reg_clk_sd是我提供给卡的时钟，但signaltap采到的数据表明，卡并没有按照我提供的时钟一个周期发4位数据，如图的F8数据，这就造成程序中保存不到这个数据，并造成后续字节错位，
signaltap是没问题的，因为我直接通过串口发到PC上看过了，F8就是没采到，
现在有以下几个问题：
1.发CMD17能读出数据证明我前边的初始化是没问题的吧?
难道是我读数据的时钟有问题?
2.请问出现这种情况的可能原因是什么呢?
跪谢。
您好,是否可以麻煩您說明一下你所發出的SD command flow呢?
您是預期發CMD17之後 SD card會給你4 bit mode的data對嗎?
前辈你好，我是以400kHZ，CMD0，CMD8，ACMD41，CMD2，CMD3完成初始化，
然后以25MHz，CMD7，ACMD6，CMD17开始读数据，应该没错吧?
嗨，你好。请教一下，我现在也在用FPGA调试SD卡，SD模式。初始化成功，发送完ACMD6后，发送CMD17，CMD17响应是0X900，CMD17的参数我设为的全0，就是想读取第一扇区的参数。现在的问题是数据线一直是F。不知为啥。我在ACMD6后用ACMD42把data3上的上拉电阻取消的。
不过，我在协议中看到一句话大概的意思是data3上有个上拉电阻，在数据传输时要把它取消掉。唉，我也不知道我的问题在哪里，woz现在用的是ISE调的改天也用Quaruts试试。希望我们能交流一下，谢谢。
嗨，你收到的应答应该是没问题的，你检查下你的sd_data方向控制的对不，也即，保证CMD17后sd_data是作为输入端口用的。
fkl523大大..你發的cmd flow 是對的...請問你是否有檢查過所有的 SD card 回的 response 呢?
是否有CRC error 或是 回的 status是不對的呢?
你好，我现在也在调试SD卡，用的是SD4线模式，FPGA。你的初始化成功吗?我把给SD卡的时钟取反给SD卡的，我的意图是保证SD卡和FPGA程序的时序上差半个时钟，这样让他们相互的数据都准备充分了在处理。不知你是怎么处理的。CMD17相应0x00400900.前面的响应都是对的，CMD3响应是0x700.请问诸位大侠是怎么回事啊?他关键是CMD17的响应有个4，代表着当前卡不接受的命令。哎，我就不懂了。能交流一下吗?

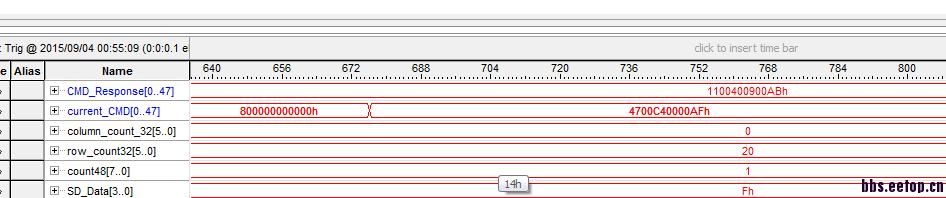

我在发送CMD17的时候，SD_data是输出F，之后的读响应是SD_data是输出Z，读开始为‘0’，接着是度响应，但现在的问题是，CMD17的响应是0x00400900，意思就是说卡当前状态不支持的命令。我就相当的不懂了。之前的初始化CMD8响应位0x1AA，ACMD41响应是0xC0FF8000，CMD2响应正常，CMD3第一次响应是0x520，第二次是0x700,我就是在CMD3的响应是为0x700后再接着发送CMD17，然而CMD17的响应就奇怪了。还特意向您请教一下，问题是出在哪里?
Hi，你CMD3为啥发两次呢?
发一次卡就回返回RCA了，然后用RCA作为参数发送CMD7选中卡（没看到你发CMD7），你试试可以不，
另外，SD卡是分物理地址和逻辑地址的，有的卡物理地址和逻辑地址是一样的，所以用WinHex之类的软件观察时要注意这个区别。
你只要能收到返回数据块的起始位，4个“0”就ok，接下来肯定是连续的数据了。
你说得对。我发2次CMD3的原因是因为第一次发CMD3他不会返回0x700，返回0x520.而且这里，我的另一张卡他一来就返回0x700，不会返回你的0x520.
之后我就立马发了CMD7，ACMD6，CMD17.还有一个问题，在返回的R1响应里的卡状态里的“CURRENT_STATE”,Z这个的意思是收到命令时卡的状态。也即是说是前一个命令对应的卡的状态，而当前命令的状态要在下一个命令的响应里才能看到。这样理解对吗?协议里是这样写的。这样理解是对的话，CMD2后是identification 状态，则CMD3就该响应0x500，表示CMD2后的卡状态是在identification。不知道我有没有理解错，还请求你赐教一下。谢谢
好的，看见了。非常谢谢。你是低容量卡?我马上只发CMD3一次试试。
对了，在之前我的FPGA的始终和输出给SD卡的时钟是一样的，但是实际给SD卡的时钟的时候我取了反再给SD卡。前天是正确的读出第一扇区的。不知道这个有没有影响。我现在还是取反后给SD卡。
你发了两次ACMD6?，看你的图片你的第一次ACMD6回应0x920,第二次回应0x900. 我也用的4线SD模式，也要看你的ACMD6啊。这是我的QQ号1170430934，能加我一下吗。拜托。
我的问题解决了。原因是我的程序是对的。然而我给的CMD17的参数是0，他读的是物理扇区的数据，不是逻辑扇区0的数据，当然就不是启动扇区的数据了。我之前用的是中文版的WINHEX，他不给力呀，我用了英文版的winhex就看见了我读到的是物理0扇区。
特此感谢flk523.
您好，我最近在调SD卡的初始化FPGA程序，但是发送命令没有响应，用的是200k时钟，发命令之前等待512个时钟，之后直接发CMD8，再发CMD55，ACMD41等，但是从CMD8开始就得不到响应，我测过SD卡的电压是3.3V，在2.7-3.6V的范围内。求大神指点，或者告诉我当时您的初始化具体流程，先谢过了！
您好，我最近在调SD卡的初始化FPGA程序，但是发送命令没有响应，用的是200k时钟，发命令之前等待512个时钟，之后直接发CMD8，再发CMD55，ACMD41等，但是从CMD8开始就得不到响应，我测过SD卡的电压是3.3V，在2.7-3.6V的范围内。求大神指点，或者告诉我当时您的初始化具体流程，先谢过了！
第一个应该是CMD0吧，你再试试
谢谢您的回复，之前是因为看到specification中说SD模式下发CMD0没有必要，所以省去了。后面我把CMD0加上了，发了CMD0后，等了16个时钟，发送CMD8，发完CMD0后直接把cmd设为了输入模式（对SD卡来说），仍然没有响应。另外，我也将数据线都设为输入模式了，发的全1，实在找不出是哪儿的问题。
你的问题解决没? CMD0没有应答啊，等16个周期没问题，发CMD8的参数对不对?对的话CMD8应该有应答的。
如果还是没应答，建议查一下硬件是否有问题。

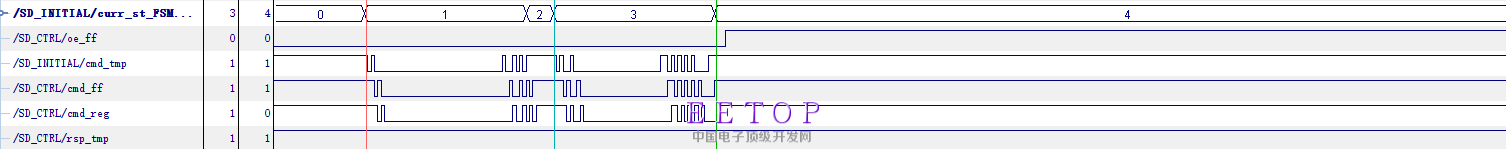

没解决，是这样的，我之前写了个SPI模式的，但是功能正常，发CMD8有正确的响应，但是SD模式下就是没响应，所以我觉得硬件出问题的可能性不大（如果我说的不对请指正）。虽然我怀疑是cmd的三态总线出了问题，但是我觉得我没用错啊，我定义了输出使能信号oe，如果oe为0，则向SD卡控制模块向SD卡发送命令，cmd = (！oe)?cmd_ff：1'bz，这里的cmd_ff是我从初始化模块中输出到SD卡控制模块的命令。之后我把cmd打拍到cmd_reg中，如果oe为1，我就把cmd_reg作为响应信号（rsp_tmp）送到初始化模块里面。chipscope里面抓的信号如下所示。希望大神指点迷津，绊在这儿好几天了。对了，我用的是microSD卡，这应该没什么影响吧?
对了，数据线我也拉高了，assign dat = doe_ff ? din_ff : 4'hz;里面的din_ff我在前面都设置的是全1，doe_ff也是1.
你CMD8的参数及CRC都是正确的，你这个chipscope的图是在发送CMD0时触发的，你有没试试对应答进行触发看之后能否触发到?也许CMD8好多周期才回的应答呢。
好的，这也是我正想试试的方法，谢谢大神，有什么进展我会再贴出来。
，我试过了，触发不到，一点响应都没有。我也核对了pin连接，没有问题，我在初始化模块和SD控制模块使用的时钟都是400k的SD时钟，都是用的上升沿触发，发命令前等待的时间也是够了的，发命令的顺序也没错，三态门我自认为也没写错。到底是哪儿的问题?关键是其他人好像还没遇到过这种奇葩的问题，好揪心。希望大神继续指点！
