u-boot image生成

这节介绍一下如何生成u-boot image文件，在SDK软件中点击Xilinx Tools→Create Boot Image工具即可生成，但是生成image文件需要首先集齐3个文件：u-boot.elf、system.bit和fsbl.elf。以下分别介绍一下3个文件的生成过程：

1.u-boot.elf

u-boot.elf的生成在《u-boot编译》中有所介绍，笔者使用虚拟机搭建了ubuntu环境，首先建立交叉编译环境，然后通过git克隆xilinx的u-boot资源，执行以下代码：

1. cd u-boot-xlnx         #转换到u-boot目录

2. make zynq_zed_config  #配置zed板

3. make                #执行编译

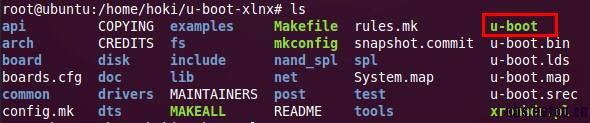

在当前目录下生成了u-boot文件，如图1所示，添加elf后缀，u-boot.elf文件则生成完成。

图1

2. system.bit

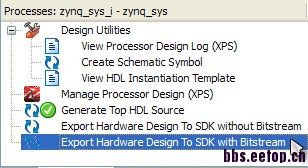

system.bit是PL部分的BIT文件，首先在ISE软件中新建工程，加入zynq系统，在EDK中配置ARM核及其外设，返回ISE生成TOP HDL Source，点击generate Programming File即可生成Bit文件，如图2所示，然后点击Export Hardware Design To SDK with Bitstream进入下一步。

图2

3.fsbl.elf

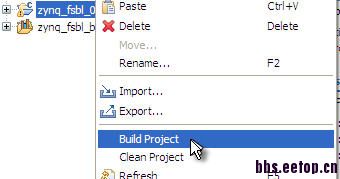

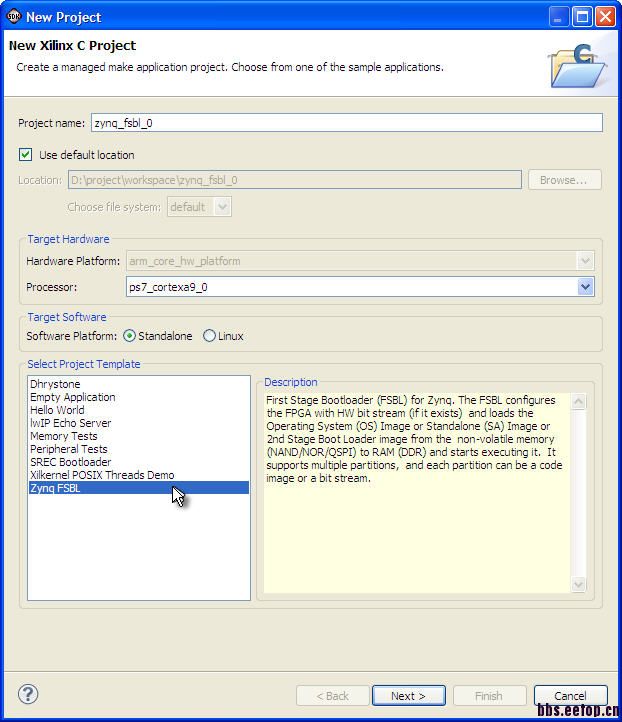

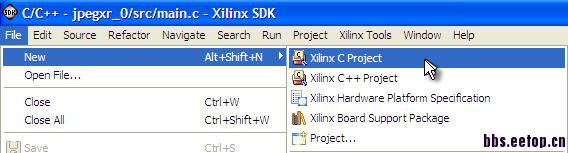

fsbl.elf文件需要在SDK软件中生成，首先新建工程，选择Xilinx CProject，然后选择Zynq FSBL，编译工程即可生成zynq_fsbl_0.elf文件，过程如图3、4、5所示。

图3

图4

图5

Image生成

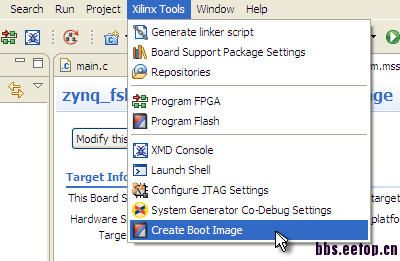

集齐u-boot.elf、system.bit和fsbl.elf就可以生成Image文件了，在SDK软件中点击Xilinx Tools→CreateBoot Image，如图6所示，然后选择3个文件，点击Create Image，生成文件如图8所示，其中u-boot.bin文件就是需要的u-boot image文件，将其重命名为BOOT.BIN后拷贝到SD卡中。

图6

图7

图8

zynq芯片上电初始化，进入u-boot，会自动加载devicetree、zImage和RootFS，然后启动Linux。

小编你好，我按你的步骤生成的boot.bin文件考到SD卡后，出现如下启动不了的错误：终端输出信息如下：
U-Boot 2012.04.01 (Mar 19 2014 - 09:37:51)
DRAM:  512 MiB
WARNING: Caches not enabled
MMC:   SDHCI: 0
Using default environment
In:    serial
Out:   serial
Err:   serial
Net:   zynq_gem
Hit any key to stop autoboot:  0
Copying Linux from SD to RAM...
Device: SDHCI
Manufacturer ID: 41
OEM: 3432
Name: SD8GB
Tran Speed: 25000000
Rd Block Len: 512
Tran Speed: 25000000
Rd Block Len: 512
SD version 2.0
High Capacity: Yes
Capacity: 7.4 GiB
Bus Width: 4-bit
reading zImage
2458680 bytes read
reading devicetree.dtb
9660 bytes read
reading ramdisk8M.image.gz
3694108 bytes read
## Starting application at 0x00008000 ...
Uncompressing Linux... done, booting the kernel
这个怎么解决啊?望小编指教！

图7有明显错误，文件顺序由上而下应该是fsbl.elf->FPGA bit文件->u-boot.elf
