写在前面~
此笔记纯属个人挑战过程的一个简单记录，如果能给大家带来帮助或解决相关问题最好不过了！
如果哪里写得不足或有错误，欢迎大家指正！请轻喷！
华丽分割线
今天开始着手挑战项目，项目进行前还是要把CRC校验额原理弄懂，所以先简单记录下CRC的原理和一些基本算法。
一、基本原理
在串行数据流的最有效的检错方案是CRC(Cyclic Redundancy Check)循环冗余检验，CRC循环冗余校验最根本的原理就是将原始数据除以某个固定的数，然后所得的余数就是CRC校验码，根据校验码位数的不同常用的CRC循环冗余校验算法有：CRC8、CRC12、CCITT CRC16、ANSI CRC16、CRC32。这次我只实现了CRC8的算法，至于CRC16或CRC32下次再研究。
对于CRC的基本原理我们可以根据具体的硬件电路图来理解，通常CRC循环冗余校验可以表示为带有反馈的移位寄存器，移位寄存器的阶数就是CRC字节的位数。另一种表示方法是将CRC表示为X的多项式，X的幂次数就是CRC字节相应的位数，系数为“1”表示相对应阶数的寄存器有反馈，系数为“0”表示无反馈。
计算之前先将移位寄存器全部清零，然后将数据一位一位地串行方式输入移位寄存器，当所要计算的有用数据最后一位输入后，此时移位寄存器中的值就是所输入这段有用数据的CRC8校验值。
我们可以通过CRC8的两个重要性质来验证我们事先CRC8算法的正确性，这两个性质在接下来的仿真过程中要用到：
1)当CRC8的移位寄存器的初始值为八位的数据A时，如果将相同的8位数据A依次输入给移位寄存器，寄存器将清零。也可以说成是A除以A余数为0。
2)当CRC8的移位寄存器的初始值为八位的数据 时，如果我们将 的反码 依次输入给移位寄存器，移位寄存器的结果将是35H，也就是十进制的53。利用该特性可以对CRC8算法进行验证。
二、算法实现
以上所介绍的这种串行移位寄存器的方式主要是帮助我们掌握CRC校验的基本原理，当然实现上也可以用Verilog语言实现这种硬件电路，可想而知这种方式计算起来是相当慢的，要1个clk计算1bit。常用的CRC8算法是查找表算法。

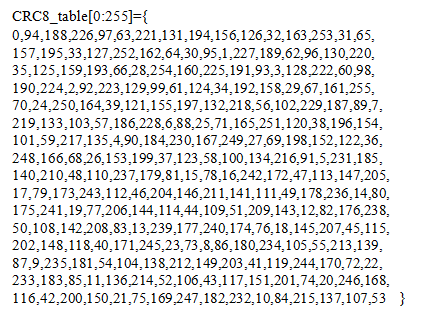

该算法是以一次输入8位数据din为单位的，也就是说一个时钟内并行输入一个字节数据，下一个时钟即可算出CRC8校验字节。利用Verilog语言先定义一个CRC8字节的寄存器，在CRC8寄存器内容的基础上，利用新输入的8位数据计算新的CRC8字节来更新CRC8寄存器。如果CRC8寄存器初始值为0，那么输入8位数据后计算得到的CRC8就有256种可能。因此，定义了一个查找表reg [7:0] CRC8_table[255:0]并初始化为如下所示：
下面说下实现该算法的过程：输入的8位数据din即作为查找表CRC8_table的索引i = din，然后执行CRC8 <= CRC8_table语句就得到了该字节的CRC8校验码，然而以上过程的前提是CRC8寄存器初始化为0，若CRC8寄存器不为0，那么查找表的索引i的计算应为当前CRC8与输入数据的异或，即 i = CRC8^din,然后执行语句CRC8 <= CRC8_table就得到了新的CRC8校验码。依次循环处理每个字节。

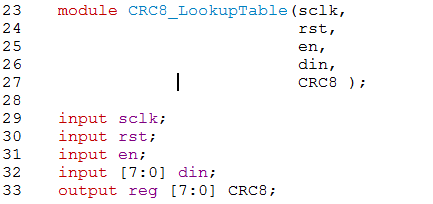

首先定义了个module
SCLK输入时钟，在上升沿对输入数据din[7:0]采集，使能信号EN, 计算结果CRC8[7:0]
仿真结果：

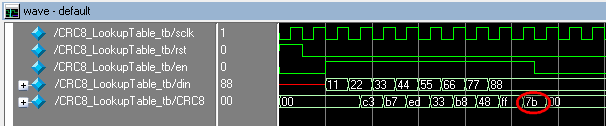

1）输入数据依次为：8‘h11 8‘h22 8‘h33 8‘h44 8‘h55 8‘h66 8‘h77 8‘h88 在最后一个字节的下一个时钟上升沿得到校验结果为8’h7b

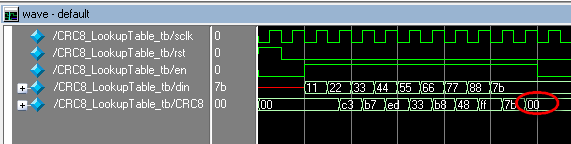

2）根据性质一，如果我们继续输入8‘h7b，得到的结果将是8’h00

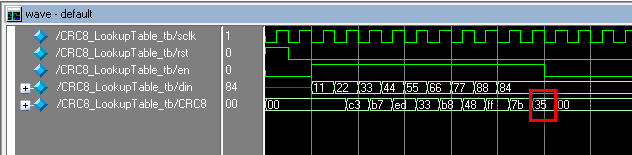

3）根据性质二，8‘h7b的反码是8’h84，如果在1）数据的基础上继续输入8’h84，将得到8‘h35
下篇笔记记录下如何封装用户自定义IP~
