XINLINX fpga

时间:10-02 整理:3721RD 点击:
IBUF和OBUF在FPGA中有什么作用呢?见图1.

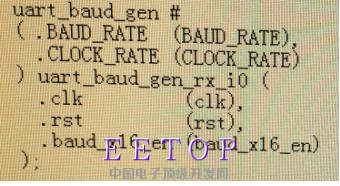

图2中语句是什么语法?那个#是什么意思呢?
谢谢!

加载中...

加载中...

IBUF应该是针对输入信号,在使用前加个buf,作用是为了提高驱动能力,
OBUF同上,
#号应该是 xilinx IP核例化的固定格式,详情看看核使用手册,
仅个人理解,抛砖引玉

xilinx IP核例化的固定格式是什么样的?指点一下

IBUF OBUF就是输入输出pin的驱动缓冲

#是赋参数的意思吧
IBUF OBUF其实也可以不写。将IO直接连到TOP的INPUT OUTPUT即可

Xilinx的查分就需要显式写出来IBUFDS/OBUFDS

uart_baud_gen_rx_io是不是uart_baud_gen的子类?
