大话DC的setup time与hold time

DC的setup time与hold time是综合过程和时序分析时的两个重要概念，如果单凭抽象的理论来记忆既费力理解又不深刻。其实如果结合实际生活，理解这两个概念并不难，而且很有趣。先抛开这两个概念，来大话一下深圳Z公司的橙子手机iOrange的组装和物流过程。

      为了简化说明，一个iOrange拆成主要的4个组件：触摸屏，主板，处理器，电池。当然，众所周知，为了降低成本，Z公司不会自己去生产iOrange的所有4个组件，而是看全国有哪些厂家生产这些组件，哪个厂家的质量好而且便宜就用哪个厂家的组件，这就是所谓的成本战略。（当然这在现实生活中基本是白日做梦，基本上质量好的不可能又便宜，所以现实中必须在价格和质量这两者之间权衡，这和IC芯片上面积和速度的权衡是一个道理。当然这是后话了）Z公司在考察了全国各厂商生产的组件后，选定了东莞H厂的触摸屏，河南T公司的主板，成都I公司的处理器，和上海P公司的电池。等四大公司的组件全部到深圳后，Z公司便组装成iOrange。
       现在来看iOrange4大组件的物流，其中收费站会对货车上的货品进行逐一清点并且收费（这是最重要的咯）：

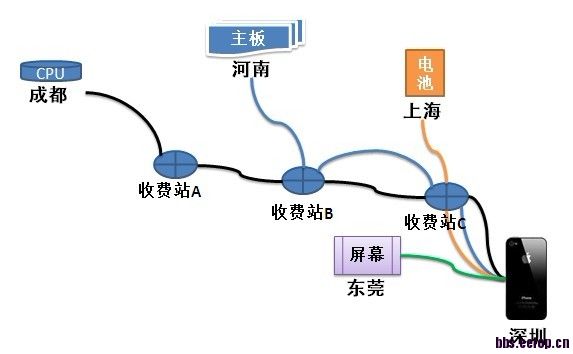

iOrange物流体系

     要组装出一台完整的iOrange，必须四大组件全部到齐。实际上，判断4大组件是否全部到齐只要看路途最远的那个组件有没有到便可。来看下4个组件的路径：

     1. CPU: 成都->收费站A->收费站B->收费站C->深圳；

     2. 主板：河南-> 收费站B->收费站C->深圳；

     3. 电池：上海->收费站C->深圳；

     4. 屏幕：东莞->深圳。

     计算4条路径的时间需包括路上的时间和经过收费站所花费的时间。假设各组件厂商与收费站之间，收费站与收费站之间的距离相等，各路段行车所花费的时间为2，在收费站所花费的时间为1。那么由此计算4条路径的费时各为：

      1. CPU: 2+1+2+1+2+1+2 = 11;

      2. 主板：2+1+2+1+2 =8；

      3. 电池： 2+1+2 = 5；

      4. 屏幕：2

   要组装成iOrange，Z公司需建立生产线进行产品组装。假设组装生产线的时间为1。Z公司希望每30天出一批iOrange。

可以算出实际可用来组装iOrange的时间为30-11-1=18（天）。这说明时间是充裕的。

为了进行风险控制，Z公司需计算假设如果有一天四家组件厂商同时中断供货，那么发在途中的货还能保持多长时间iOrange的装配（这里假设Z公司保持0库存）。假设完成一个单位iOrange的货必须要各组件各1天货。

    由此算出Z公司还可以完成的单位数为2-1。即最快结束货减去Z公司完成一个单位的iOrange所需要的时间。

我们把Z公司物流系统的各路段看做net延迟，各收费站看成cell延迟，则很容易转化成我们需要的setup time/Hold time。

这里Z公司组装生产线的时间即为setup time。 Z公司完成一个单位iOrange所需要的时间即为Hold time。setup time slack与hold time slack就是上文的组装iOrange的时间和断货后Z公司还可以完成iOrange单位数。

我们再来详细说明一下slack这个玩意。slack的英文本意为松弛，若setup time/hold time slack为正值，表示目前满足setup time/hold time 要求，并且还有多余的时间，若slack为负值，表示目前已经不满足setup time /hold time的要求，并且不足多少时间。像如果Z公司完成一个单位的货需要各组件各3天的货，那2-3=-1，则表示断货后，Z公司连一个单位的iOrange都无法完成。

码字不容易，先自己顶一下。

哥们：能不能讲一些高深一点的东西?

    我比较喜欢化繁为简，写写通俗的东西，也是满足在下的一点兴趣。呵呵。

讲得很形象！有机会希望能尝试着多写些这种类型东西。

通俗易懂

    谢谢，不断尝试中。

so easy

我喜欢化繁为简，通俗的东西！
Keep it simple,stupid！

深入浅出

哈哈，解释的真的很不错，给偶这种菜鸡很有启发

以为是时序设计问题！
我想多了！

很形象，很具体

我怎么觉得被LZ弄复杂了?
我说个形象点的：
流水线上操作的员工：每秒钟操作一次，每次操作需要0.3秒，则他的上一个位置的员工必须在0~0.7秒间传过来一次。0.3秒算为Tsetup时间，上一位置员工传给他的时间记为Td（传播延时），则有skew=T-Tsetup-Td.
当Td大于0.7时，skew为负（本位置员工来不及完成操作），表示setup违反。
不过这个例子不好解释hold time。
欢迎大家补齐

很有sense的比喻~喜欢

有点趣味啊～～嘿嘿，比较具体。

作为一个跨专业的学生，学习了

讲的还是挺不错的，至少让我们不那么死板的去理解繁琐的概念，很形象。顶起。

太形象了 讲的

讲的不错啊，希望小编再多写几个，呵呵

大赞小编的精神！ 不过真心觉得直接看理论定义还简单清晰些。

"这里Z公司组装生产线的时间即为setup time。 Z公司完成一个单位iOrange所需要的时间即为Hold time。"
没做过数字DC，不知道该怎么理解这两句话！?

Vimium

Vimium

Vimium

Vimium

这个hold time的解释真是看着蛋疼！

讲得很生动，但是就是太简单的道理了，要再能深入的讲，就更佩服lz了

iorange 很有创意

很形象
