请教一个cic抽取滤波器和cic补偿滤波器的问题

最近要做一个下变频的项目，我在MATLAB中编写了一个R=120，N=5的cic滤波器，输入信号是f1=10M,f2=10M-10k;采样频率是78.05M，cic滤波后的信号如下图：

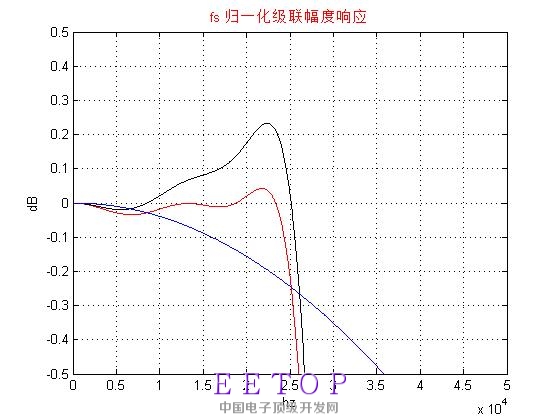

cic与cic补偿滤波器级联的幅度响应，红线表示级联响应，蓝线表示cic幅度响应，黑线表示补偿滤波器幅度响应

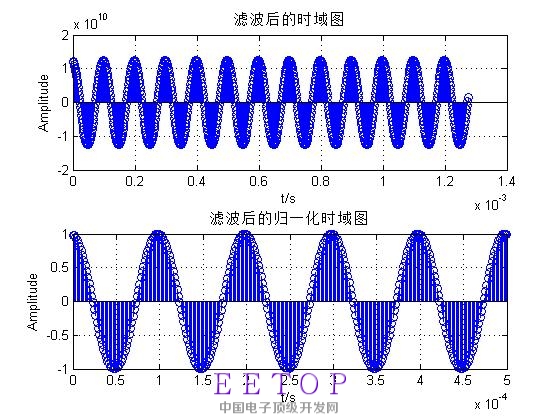

补偿滤波器出来的波形，前面一段应该是延时

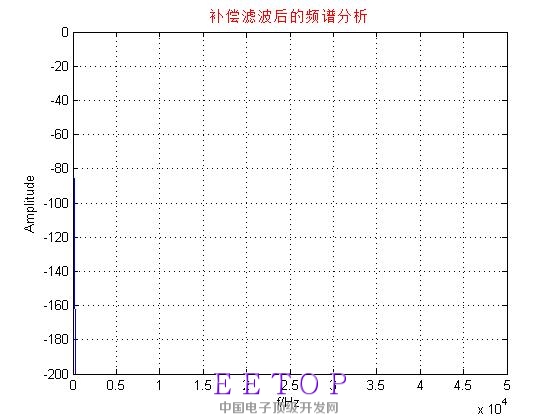

对补偿滤波器出来的数据进行fft分析时，完全不对

麻烦各位解释一下，是因为溢出吗?
MATLAB代码如下：
%%%%cic 代码

1. R=120;

2. N=5;

3. M=1;

4. Hm = mfilt.cicdecim(R,M,N);

5. %%%%%%% cic幅频响应

6. [Hc,Wc]=freqz(Hm,1024);

7. magHc=abs(Hc);

8. figure(3);

9. plot(Wc/(2*pi)*fs,20*log(magHc/max(magHc)));%%%相对于fs进行归一化

10. xlabel('f/Hz');

11. ylabel('Amplitude/dB');

12. title('CIC滤波器的幅度响应');

13. axis([0,5000000,-300,0]);

14. grid;

复制代码

%%补偿滤波器代码

1. fc=35000;%%在设计时此处相当于阻带截止频率

2. %%%%补偿滤波器阶数

3. L=100;

4. %%%%截止频率归一化，相对于fs/R

5. f0=R*fc/fs;

6. %%%%%%%%  用fir2实现ciccompensatory，与cic幅频响应相反作为补偿

7. format long;%%调试用

8. s=0.025/2000;%频率采样间隔

9. fp=0:s:f0;

10. fstop=(f0+s):s:0.5;

11. f=[fp  fstop]*2;

12. Mp=ones(1,length(fp));

13. %%这个公式是基于fs/R的

14. Mp(2:end) = abs(M*R*sin(pi*fp(2:end)/R)./sin(pi*M*fp(2:end))).^N;

15. Mf=[Mp zeros(1,length(fstop))];

16. f(end)=1;

17. hn=fir2(L,f,Mf);%%w是相对于fs/R

复制代码

我怎么按你这个信号的要求，绘出来的信号都不对呢?信号频率为10M，采样频率为78.05M，原始信号一个周才7个采样点。

   什么地方不对，有时8个点，有时7个点
