大家一起来讨论状态机的设计和化简

命题如下：
基本要求：设计一个自动售邮票机。每次只允许投入一枚五角或者一元的硬币，累计投入两元硬币给出一张邮票。如果投入一元五角硬币以后再投入一枚一元硬币，则给出邮票的同时还应找回五角钱。（这个命题是 我从edacn上 e人小编的帖子里看到的，下边的附件条件是我加上的）
附加要求：用户可以放弃购买，在放弃购买后能将所有投入钱币返回。
请绘出你认为的最优化的状态机，并给出原因。
下面帖我自己画的几种方案的状态转换图。

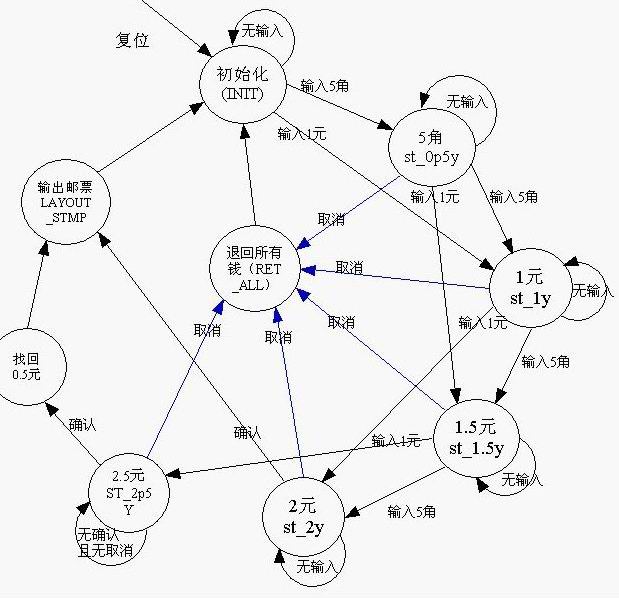

第一种：这种是根据投入钱币的数量来设计状态的转移，每投入一枚硬币，状态就转换一次。

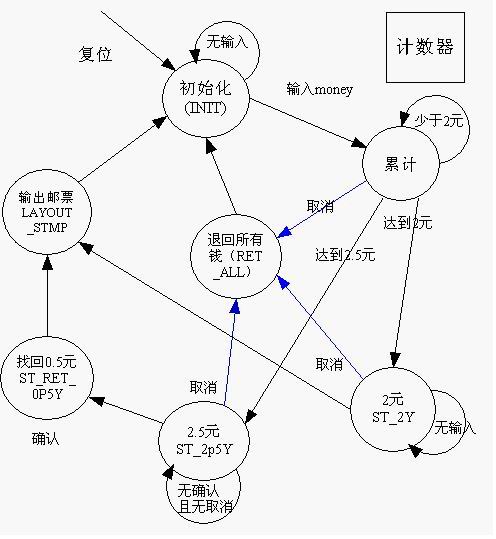

第2种设计思路...
在不断投入钱币的过程种状态为维持在积累状态上，用另外的计数器对钱币的数额进行计数。

这两种方案，第一种要比第2种逻辑更清晰，代码编写起来更简单。
第2种虽然状态少了几个，但是状态机还需要2个计数器分别对钱币的个数进行计数。这样状态机还需要管理这个计数器。在init状态先复位然后打开它，然后在2元和2.5 元状态上关闭计数器。这使得编程复杂了一点。

今天就先从编程的角度谈论状态机的设计，如果大家对这个问题感兴趣，我就续上一些状态编码，逻辑化简等其他问题

这个比较的感兴趣，怎么没有后话了呢

个人还是比较倾向于第一种方法，毕竟逻辑比较清楚，还有更好的方法么?
lz?

如何保证用户只投入了2个银币?（机械方式?）如果他/她一次投入好多枚，第一种方案就无能为力了。个人倾向于第二种。

我以前也做过，用的是第二种，但只是用modelsim仿真了一下，没下到FPGA中。

不错，挺有意思，顶一个！

我要是一次投了5块钱，买一张邮票。怎么找钱给我?两个状态机似乎都不能解决。

设计3个输入信号，0.5y, 1y, cancel 2个输出使能信号，sample=1 时使能出票,  charge=1 使能找零钱.    一个reg money_sum为当前状态的累积投币数额。

一次投不了5元，只能0.5,1 一次只能塞一个硬币，到2元、2.5元之后就已经满足出票，再投继续出下一张
