FPGA IO 输入输出阻抗问题

时间：10-02 整理：3721RD 点击：

1. FPGA 的bank分为HP和HR两类，其中HP支持DCI电平，而HR不支持，想问下DCI的内部原理是什么呢，怎么实现阻抗的可控性呢，按照手册中所述我理解的只是将FPGA的内部阻抗等于VRP和VRN的上下拉参考阻抗了，是可以使用原语改变内部阻抗吗?2. 如果在不支持HP的bank上不能采用DCI的话怎么实现阻抗匹配呢，难道要在每个管脚上都使用端接匹配电阻吗?

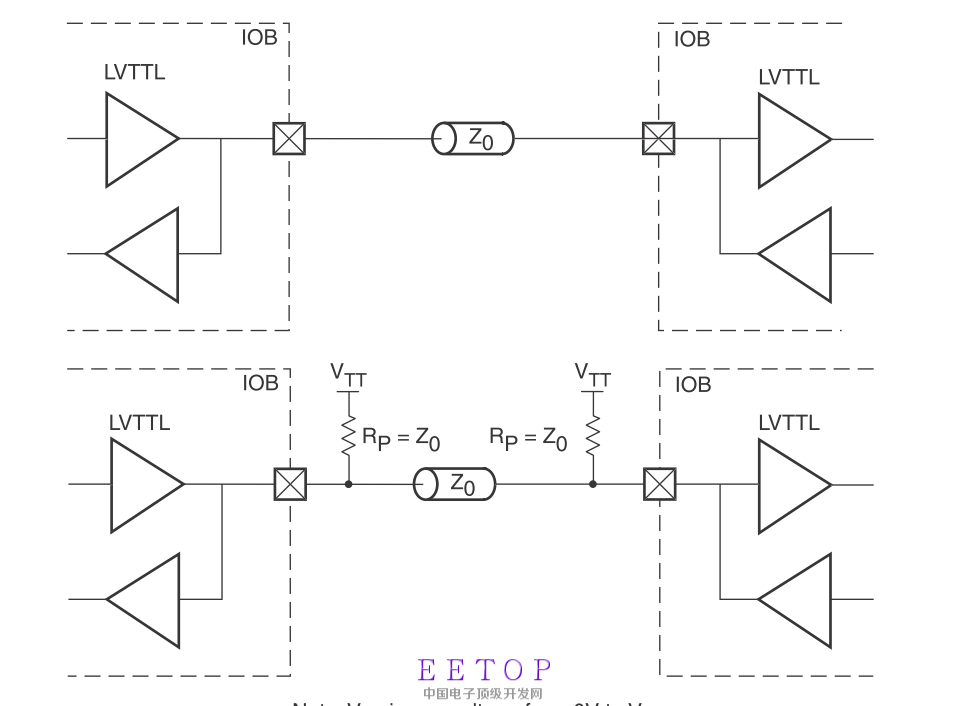

如图：
