用Verilog如何实现一个边沿启动计数器模块

时间：10-02 整理：3721RD 点击：

请各位帮忙：我想要设计这样的一个计数器模块，计数器在正常工作时，每一个clk上升沿加1。带一个启动/停止控制信号en，en的上升沿启动计数器计数。
类似于一个脉冲启动电脑那种。应该怎么设计呢?

en高电平启动，en低电平停止不行么

用寄存器en_reg把en打一拍，然后在en&(~en_reg)的时候开始计数器启动，你没讲什么时候停止计数，是在en下降沿吗?是的话en_reg&(~en)的时候停止计数。
module (clk,rst,en,counter);
input clk,rst,en;
output [9:0]counter;
reg  [9:0]counter;
reg en_reg;
reg state;
always @ (posedge clk )
begin
if(rst)
begin
      counter<=10'd0;
      en_reg<=1'd0;
   state<=1'd0;
end
else
begin
en_reg<=en;
case(state)
      1'd0:
      begin
               if(en&(~en_reg))
               begin
                     state<=1'd1;
                     counter<=counter+1'd1;
               end
         end
         1'd1:
         begin
               if(en_reg&(~en))
               begin
                        state<=1'd0;
                        counter <=10'd0;
               end
               else
                     counter<=counter+1'd1;
      end
   endcase
end
end
endmodule

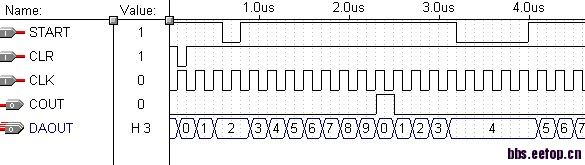

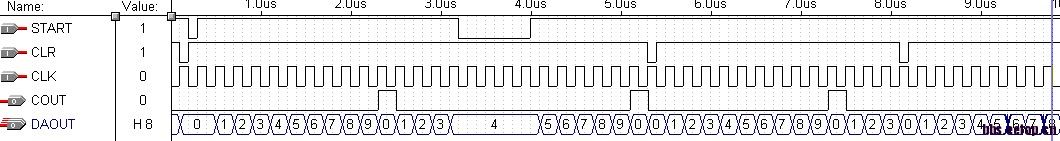

这个可以吗

感谢liqz 的解答~
没有把问题说清楚真是很抱歉，要求是这样的：设计一个计数器，计数器在接收到启动信号后，在每个时钟的上升沿计数。计数结束后停止工作，直到启动信号再次有效。计数器在计数时，若收到启动信号，则重新开始计数。
对于这个要求，启动信号应该是是异步的。liqz的电路中，en（启动信号）是同步的，而且对en时序的要求也是很严格的。有一点不是很明白，还请liqz解答，en的建立和保持时间怎么保证呢?
模块大致这样定义：
module counter(clk, start, set_count, alarm);
   input clk, start;    //start是异步启动信号
   input[9:0] set_count; //用于设置计数器的计数值
   output alarm;    //计数完成后置位一个时钟周期
.....
endmodule

感觉小编描述的启动信号，其实就是一个置位信号，每一次该信号有效，就从某个计数值开始计数。另外你说的设置计数器的计数值，是开始值还是结束值?建立保持时间的话，应该是通过约束来控制，代码上根据你的设计来看，没有什么能影响到布局布线的东西，感觉上，也要看你的计数时钟频率有多快了。小于10M的话，应该没什么问题，不用考虑建立保持时间的。

如果是异步信号的话可以打两拍来处理
加了一个rst输入信号
module counter(clk, rst,start, set_count, alarm);
   input clk, rst,start;    //start是异步启动信号
input[9:0] set_count; //用于设置计数器的计数值
output alarm;    //计数完成后置位一个时钟周期
reg alarm;
reg  [9:0]counter;
   reg start1,start2,start3;
   reg state;
always @ (posedge clk )
begin
if(rst)
begin
      counter<=10'd0;
      start1<=1'd0;
      start2<=1'd0;
      start3<=1'd0;
      state<=1'd0;
      alarm<=1'd0;
end
else
begin
start1<=start;
start2<=start1;
start3<=start2;
case(state)
      1'd0:
      begin
               alarm<=1'd0;
               if(start2&(~start3))//start2是打两拍后的start信号，做了个亚稳态处理，抓的是start2的上升沿
               begin
                     state<=1'd1;
                     counter<=counter+1'd1;
               end
         end
         1'd1:
         begin
               if(counter==set_count)//计数到需要的值以后，alarm置为有效，回到状态0
               begin
                        state<=1'd0;
                        counter <=10'd0;
                        alarm<=1'd1;
               end
               else if(start2&(~start3))//如果在计数过程中又来了启动信号，重新计数
               begin
                        counter<=10'd0;
               end
               else
                     counter<=counter+1'd1;
      end
   endcase
end
end
endmodule
