Quartus 13.1 调用 modelsim 后无信号 显示HIZ 单独在modelsim中仿真正确

时间:10-02 整理:3721RD 点击:
测试代码:`timescale 1 ns/ 1 ps
module add_sub_vlg_tst();
reg clk;
reg [7:0] i_a;
reg i_add_sub;
reg [7:0] i_b;
reg rst_n;
// wires
wire [8:0]  o_result;
add_sub i1 (
// port map - connection between master ports and signals/registers
        .clk(clk),
        .i_a(i_a),
        .i_add_sub(i_add_sub),
        .i_b(i_b),
        .rst_n(rst_n),
        .o_result(o_result)
);
initial
begin
        clk = 0;
        rst_n =0;
        i_add_sub = 0;
        i_a = 0;
        i_b = 0;
        #100;
        rst_n = 1;
        #1000;
        i_add_sub = 1;
end
always
   #5 clk <= ~clk;
always@(posedge clk or negedge rst_n)
begin
        if(!rst_n)
        begin
                i_a <= 8'd0;
                i_b <= 8'd0;
        end
        else
        begin
                i_a <= $random;
                i_b <= $random;
        end
end
endmodule

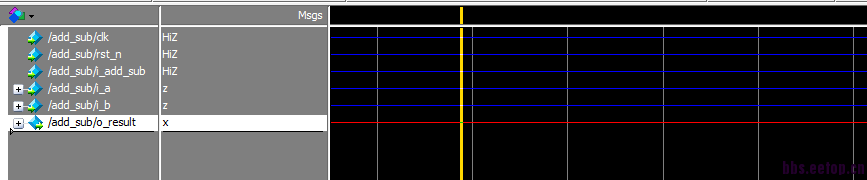

在Quartus 13.1中自动调用 modelsim 经一系列设置后 RTL仿真后无信号 显示HIZ; 当把文件单独在modelsim中仿真时,结果正确;请问大神这是怎么回事?谢谢!
