使用原理图建立工程遇到“黑箱子”问题

时间:10-02 整理:3721RD 点击:

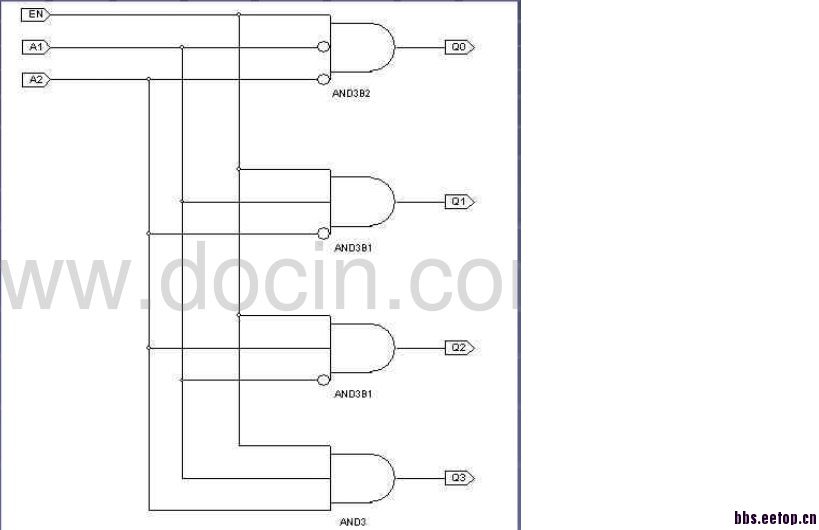

在网上找的教程,学习如何在ISE中,使用原理图建立工程,如下图所示,是一个2-4译码器。用到的元件全是系统自带的,然而当最终“view HDL function model”的时候,却说用到的这些元器件,“AND3B2”"AND3B1""AND3"全是“black box”。请问这是什么原因?明明是系统中自带的元件,难道还需要我自己写HDL文件去描述它们的行为吗?

期待中.....................



   在XILINX官网上提问,有人解答了,只要没有HDL代码而生成的对象都是黑箱子,如果是(1)CORE Generator modules (2)
Instantiated EDIF files (3)
Instantiated primitives 这几种方式生成的对象,也是黑箱子,因为不是用HDL生成的。这几种黑箱子可以忽略。
