求助一个初级问题！

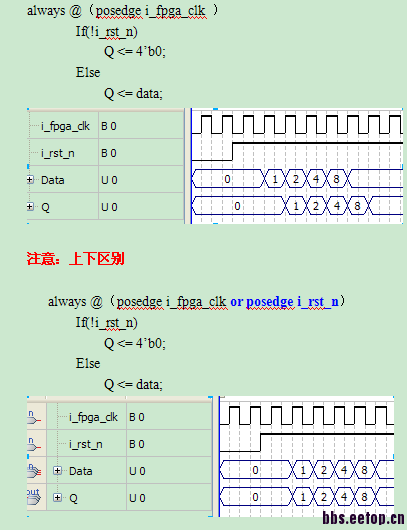

为什么异步复位，没有延迟一个时钟周期?求助，谢谢！

顶6666666

应该是negedge i_rst_n

   感觉这个已经跟复位没关系了，上面是非阻塞赋值，下面却变成阻塞式赋值了（波形），看看是不是仿真的原因

是非阻塞赋值，你可以试一下，谢谢！

   不知道你这个综合过了没有，复位信号确实没有匹配上，上升沿触发异步复位但是内部逻辑却是低电平复位，这里是有矛盾的。但是为什么会产生阻塞式赋值的现象，这个还请其他大神解释。

如果改为negedge i_rst_n就没有这个问题了。

你明明是低电平复位，为什么要写posedge?

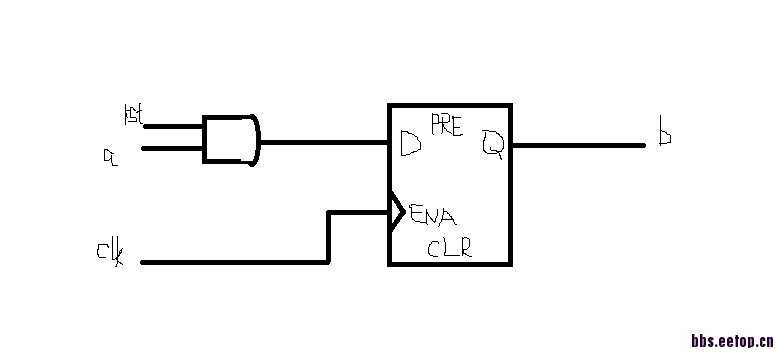

异步复位应用的i_rst_n是FPGA寄存器自带的异步清零端（CLR），它不会占用FPGA的内部资源消耗；而同步复位是将i_rst_n作为输入逻辑使能信号，会增加FPGA内部资源消耗，FPGA运行时会先进行这个信号的判断，所以会有一个时钟的延迟。下面的是同步复位

异步复位就是将同步中的rst连接到下端的CLR上。

复位是没匹配上，不好意思是我写错了，但是这不是原因所在，negedge i_rst_n也是一样的。

   您说的很对，不过我想知道的是“为什么异步复位，没有延迟?”，posedge是我发帖时写错了，negedge也是同样没有延迟，为什么?

没有吗?你试过了没有?这个posedge是我发帖时写错了，不好意思，是应该negedge。如果真是这个原因，编译都通不过，怎么可能仿真呢?这不是原因所在，negedge也是同样没有延迟。

是比较奇怪：建议你把完整代码贴出来；你看看编译过程有没有提示什么warning；test bench也贴出来。

个人理解异步复位是指你negedge i_rst_n（我知道你这里是写错了）的时候触发，而不是等到下一个posedge clk的时候触发
而你贴出来的时序图，是从已经是复位状态到正常工作的时候，这个过程就不存在同步异步了，这个时候全部是由posedge clk触发的动作

你应该比较i_rst_n从1到0的时候，那个地方同步异步的波形会有区别

   我写了实际的例子来运行你的这段程序，用的是VCS仿真和编译工具。得到的结论是，其实这个是跟仿真器相关的，我用VCS仿真你这两端程序，其实得到的是同一个波形图，不过对于驱动端的阻塞和非阻塞赋值有写不一样的发现。下面我把我做的例子和大家分享一下。
   设计源代码如下：

1. `timescale 1ns/1ps

2. module counter (data_out0, data_out1,clk,rst_n, data_in0, data_in1);

3. output [3:0] data_out0;

4. output [3:0] data_out1;

5. input [3:0] data_in0;

6. input [3:0] data_in1;

7. input clk;

8. input rst_n;

9.

10. reg [3:0] data_out0;

11. reg [3:0] data_out1;

12. always @(posedge clk or negedge rst_n) begin

13.   if(！rst_n) begin

14.     data_out0 <= 4'd0;

15.   end

16.   else begin

17.     data_out0 <= data_in0;

18.   end

19. end

20. always @(posedge clk) begin

21.   if(！rst_n) begin

22.     data_out1 <= 4'd0;

23.   end

24.   else begin

25.     data_out1 <= data_in1;

26.   end

27. end

28. endmodule

复制代码

这里有两段，分别表示带异步复位和带同步复位的。
测试程序如下：

1. `timescale 1ns/1ps

2. module tb_top;

3. reg clk;

4. reg rst_n;

5. wire [3:0] data_out0;

6. wire [3:0] data_out1;

7. reg [3:0] data_in0;

8. reg [3:0] data_in1;

9. counter u_counter0(.clk(clk), .rst_n(rst_n), .data_out0(data_out0), .data_out1(data_out1), .data_in0(data_in0), .data_in1(data_in1));

10.

11. initial  begin

12.   clk=1'b0;

13. end

14. always begin

15.   #3 clk=~clk;

16. end

17. initial begin

18.   rst_n = 1'b1;

19.   #15 rst_n = 1'b0;

20.   #180 rst_n = 1'b1;

21.   #200 $finish;

22. end

23.

24. [code]initial begin

25. data_in0 <= 0;

26. wait(！rst_n);

27. wait(rst_n);

28. @(posedge clk);

29. data_in0 <= 1;

30. @(posedge clk);

31. data_in0 <= 2;

32. @(posedge clk);

33. data_in0 <= 4;

34. @(posedge clk);

35. data_in0 <= 8;

36. @(posedge clk);

37. data_in0 <= 0;

38. end

39.

40. initial begin

41. data_in1 <= 0;

42. wait(！rst_n);

43. wait(rst_n);

44. @(posedge clk);

45. data_in1 <= 1;

46. @(posedge clk);

47. data_in1 <= 2;

48. @(posedge clk);

49. data_in1 <= 4;

50. @(posedge clk);

51. data_in1 <= 8;

52. @(posedge clk);

53. data_in1 <= 0;

54. end

55.

56. initial begin

57.   $vcdpluson();

58. end

59. endmodule

复制代码

注意这里红色的部分，data0和data1的驱动都用非阻塞赋值。得到的仿真波形图如下：

下面我把非阻塞赋值改成阻塞赋值，改动部分如下：

1. initial begin

2. data_in0 = 0;

3. wait(！rst_n);

4. wait(rst_n);

5. @(posedge clk);

6. data_in0 = 1;

7. @(posedge clk);

8. data_in0 = 2;

9. @(posedge clk);

10. data_in0 = 4;

11. @(posedge clk);

12. data_in0 = 8;

13. @(posedge clk);

14. data_in0 = 0;

15. end

16.

17. initial begin

18. data_in1 = 0;

19. wait(！rst_n);

20. wait(rst_n);

21. @(posedge clk);

22. data_in1 = 1;

23. @(posedge clk);

24. data_in1 = 2;

25. @(posedge clk);

26. data_in1 = 4;

27. @(posedge clk);

28. data_in1 = 8;

29. @(posedge clk);

30. data_in1 = 0;

31. end

复制代码

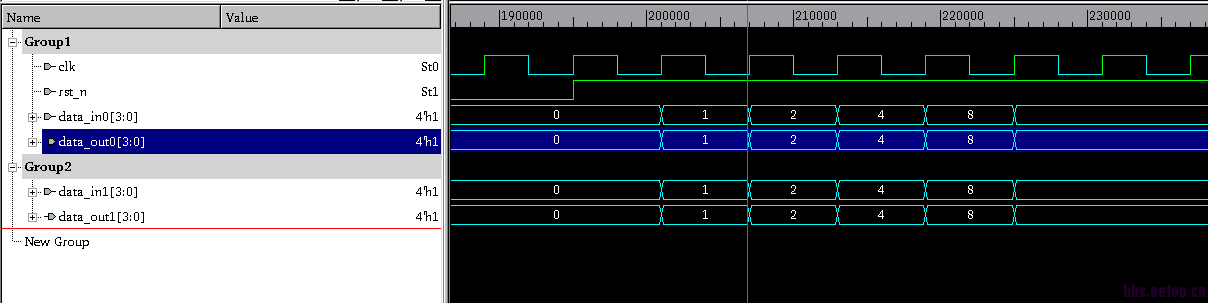

这样的代码，仿真波形图如下：

和上面的不一样，为什么呢，为什么这次的flop行为没有了呢?直接给结论吧。
根据verilog/system verilog的standard。我这里以system verilog的standard为例，STD 1800-2009版本，第四章“Scheduling Semantics”，这一章关于仿真的调度描述。
simulation的event大体分为:Active event -> Inactive event -> NBA event -> Overserved event -> Reactive -> Re-Inactive -> Re-NBA
一般的，阻塞赋值发生在active/inactive event，而NBA( Non-blocking assignment update)从字面意思就能看出来是做非阻塞赋值的。
再结合上面的例子，如果data_in0是阻塞赋值出去的话，因为例子里的dut是在时钟上升延来的时候进行非阻塞赋值（data_out0 <= data_in0)，这句话属于NBA event，而阻塞赋值data_in0 = 1 （或者2，4，8）是Active event，他比NBA要先执行，所以我们看到data_out0在当前的cycle就被采样到了。这就是后面一个波形图的样子，看起来就像flop没有用一样。实际上是我们driver写的有问题。
如果data_in0在testbench里面用阻塞赋值就是 data_in0 <= 1 (或者2，4，8，见例子），那么data_out0 <= data_in0, 和data_in0 <= 1同属于NBA event。这样子这两句话同时执行，这样就和实际电路中的flop行为一致了（就是并行执行）。

结论：做驱动的接口信号最好是非阻塞赋值出去。
