大家好！
公司用XC5VLX155芯片搭建验证平台，发现其内核电压引脚VCCINT与地之间的电阻很小（几欧到十几欧），查阅其电特性文档，静态电流竟然有2A多，请问这正常吗?
如果电流就是这么大，应该用何种电源芯片供电呢?
谢谢！
参考文档：

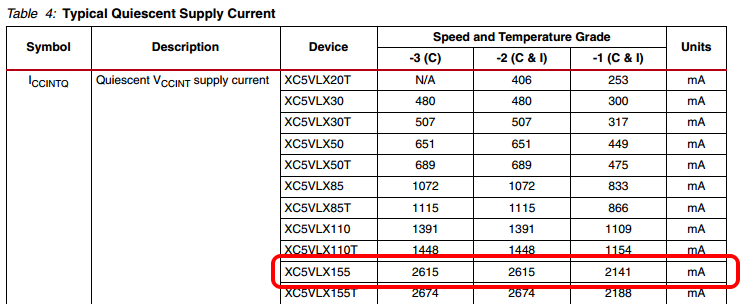

http://www.xilinx.com/support/documentation/data_sheets/ds202.pdf，table-4

讲详细一点吧。可能是电源没有接对。

手册说是那么多，就是那么多。你是核心电流的吗。呵呵。找个大的开关电源供电即可

真的没有关注过电流大小，不过手册上的数据应该没什么问题，换个大电源吧，反正验证平台又不用考虑功耗

手册上电流就是这么大，我是按照以前spartan系列的电源设计，没考虑这点。

谢谢。
是1V的核心电源，现在想来明白了为什么以前看到的FPGA上有风扇~ 性能和功耗是矛盾的。

谢谢，数据没错，正准备换电源。

内核电压VCCINT怎么用外部的电源供电啊?
