Chipscope观测信号的问题
时间：10-02
整理：3721RD
点击：

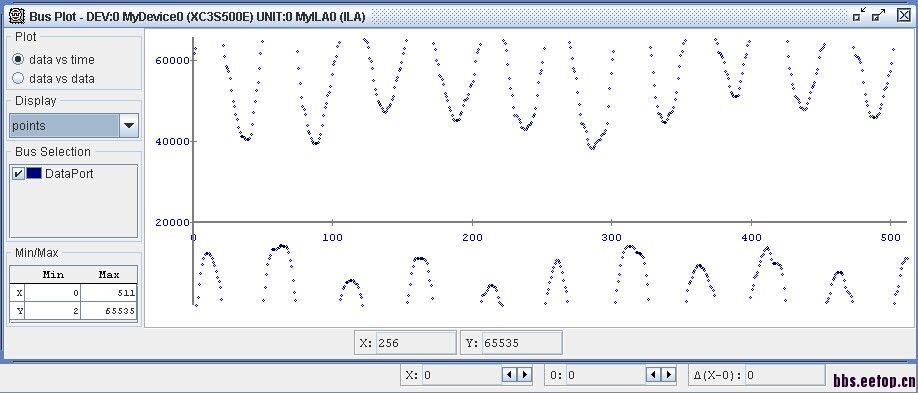

如图，这本来是一个sine信号，但是读取的时候却显示不出来。我看了一下，好像是由于信号符号位的问题，Modelsim仿真时可以看到最高位0代表正的，1代表反的。而Chipscope没有符号位，只是单纯读取数据，请问这个问题怎么解决呢?
有知道的吗?求帮助。
好像是有的
把采集的波形保存下来， 用 matlab 画图
应该在ChipsCope里把信号表示方式修改一下就行了，比如当前是无符号数就修改为有符号数，反之亦然。之前也遇到过这种正弦从中间切开显示的问题
谢谢你，按照你说的已经解决！
