对clock mux的STA分析

在做STA的时候，对于clock mux是否需要 对select信号做set_case_analyse；
如果不做set_case_analyse，pt会对clock out进行两种情况的分析吗?
请指教！多谢！

需要对mux前俩时钟独立分析的话，在Mux前分别Generate两个时钟，再set_clock_groups -exclusive
如需无毛刺切换时钟，需要set_clock_gating_check，找这篇Paper -- How are clock gating checks infered，看例子4和7

    谢谢指教！~

不设置case_analyse 工具会自动选择周期最短的的时钟去所时序分析

楼上说的不对吧?两个时钟都会做sta吧。

默认的话是做哪种处理?

两种情况都会考虑...

两种情况都
考虑...

    有一个文档是这样说的！


1、PT工具到底是怎么样去检查MUX下游寄存器的时序，这取决于下面这个选项的属性
    timing_enable_multiple_clocks_per_reg
     默认情况下，是TRUE，全部都会检查
2、对于MUX元件本身的门控时序检查，最好使用set_clock_gating_check和set_false_path等相关命令
   不建议使用set_case_analysis命令，因为它只能分析一种情况，要知道信号的上升/下降延迟是不一样的

路过学习

   你这是什么文档~

    正解

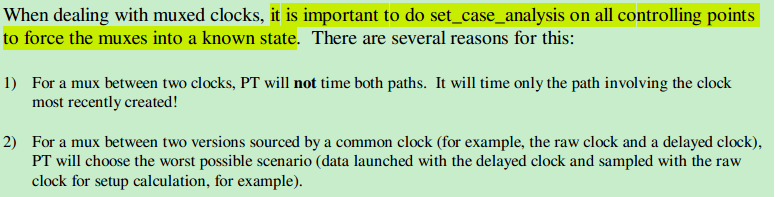

   因为看到一本简介性质的教材上面写的东西好像不对劲 “以最后创建的始终为基准来分析时序”

    正解

   因为看到一本简介性质的教材（数字IC系统设计教程--王彬，任艳颖）上面写的东西好像不对劲才来了解详细的机制
  说的是“以最后创建的始终为基准来分析时序”，还给了两个报告的例子
        真是太任性
