xilinx CORDIC 取对数

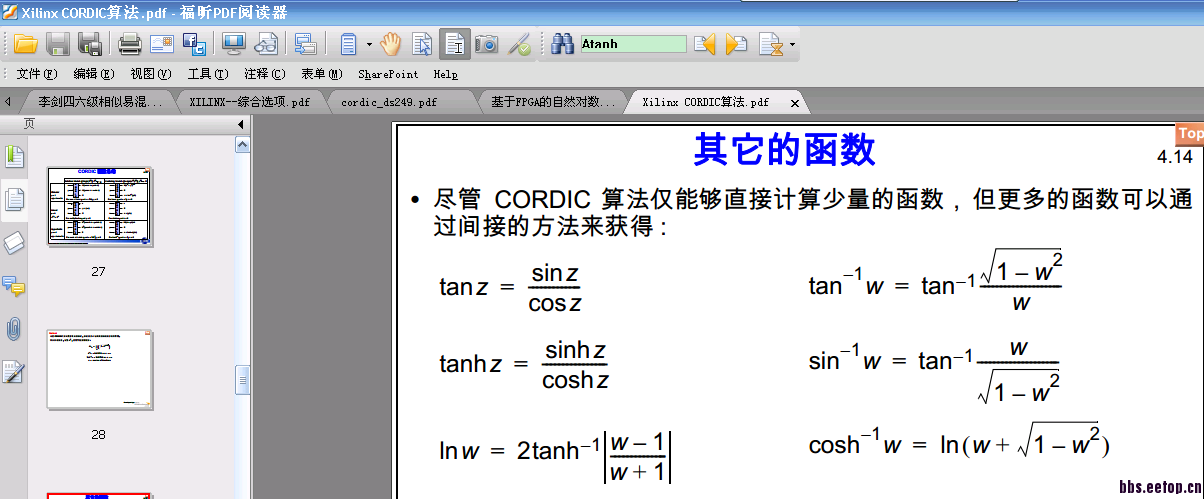

我想看看怎么取对数。我看到有篇PPT说怎么取对的

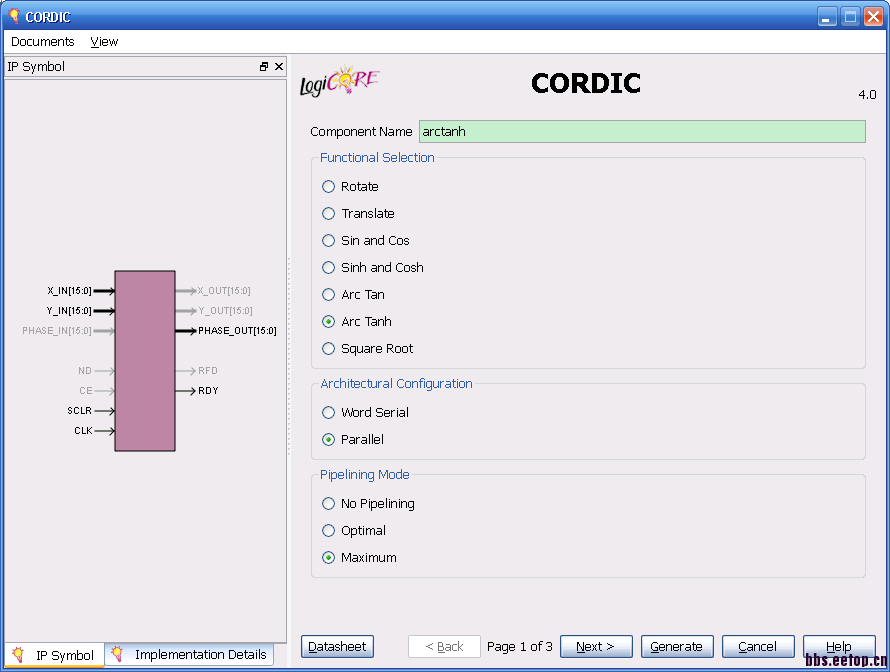

我就用了IP core

代码如下。
module qulog(
input clk100m,
input sys_rst,
input [15:0]data_in,
output reg [15:0]data_out_reg,
output reg  data_out_flag
    );
wire [15:0] data_inX,data_inY;
wire rdy;
wire [15:0] phase_out;
assign data_inX=data_in+1;
assign data_inY=data_in-1;
always @(posedge clk100m )
begin
data_out_flag<=rdy;
data_out_reg<=phase_out;

end
arctanh arctanh1 (
.x_in(data_inX), // Bus [15 : 0]
.y_in(data_inY), // Bus [15 : 0]
.phase_out(phase_out), // Bus [15 : 0]
.rdy(rdy),
.clk(clk100m),
.sclr(sys_rst));
endmodule

testbench
module qulog_test;

// Inputs
reg clk100m;
reg sys_rst;
reg [15:0] data_in;

// Outputs
wire [15:0] data_out_reg;
wire data_out_flag;

// Instantiate the Unit Under Test (UUT)
qulog uut (
.clk100m(clk100m),
.sys_rst(sys_rst),
.data_in(data_in),
.data_out_reg(data_out_reg),
.data_out_flag(data_out_flag)
);
always #5 clk100m=~clk100m;
initial begin
// Initialize Inputs
clk100m = 0;
sys_rst = 0;
data_in = 100;

// Wait 100 ns for global reset to finish
#100;
#10
sys_rst=1;
#10
sys_rst=0;


// Add stimulus here

end
endmodule

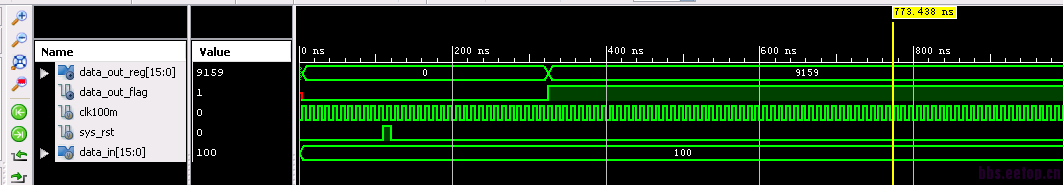

出来的数不对啊

求大神指导。

有这个CORDIC的内核?我最近在写一个atan2函数，不过我用的是查表法。
想知道 arctanh 中的sclr是negedge还是posedge? 因为你的测试程序默认它是posedge

有呀。我用的span3A DSP这个芯片就有。 sclr 应该是 posedge的。不过我不管输入啥数据。这输出都不变啊。我都不知道咋使用这个IPcore了。按照datasheet实例输入，结果和datasheet说的结果不一样

assign data_inX=data_in+1;
assign data_inY=data_in-1;
这里应该不是直接加减1

例如迭代16次，那么1应该对应2^-16
