关于CRC的一些问题

这个一个CRC-16校验码产生模块，并行输出，代码如下：
module CRC(
input wire clk,
input wire rst_n,
input wire En_Sig,
input wire[7:0] Data_In,
output reg[15:0] CRC_Out);

reg[4:0] i ,j, k, l;
reg[15:0] CRC_Temp;
reg temp;

always @ (posedge clk)
  begin
   if(rst_n == 1'b0)
    CRC_Out <= 16'd0;
   else
    CRC_Out <= CRC_Temp;
  end

always @ (CRC_Out or Data_In or rst_n)
  begin
   if(rst_n == 1'b0) begin
    CRC_Temp = 16'd0;
             i = 5'd0;
        j = 5'd0;
        k = 5'd0;
        l = 5'd0;
        temp = 0;
        end
   else begin
    //CRC_Temp = CRC_Out;
    if(En_Sig == 1'b1) begin
     for( i = 5'd7;i >= 5'd0;i = i - 5'b1) begin
          temp = Data_In ^ CRC_Temp[15];

          for(j = 5'd15; j > 5'd12; j = j - 5'b1)
           CRC_Temp[j] = CRC_Temp[j-1];
          CRC_Temp[12] = CRC_Temp[11] ^ temp;

          for(k = 5'd11; k > 5'd5; k = k - 5'b1)
           CRC_Temp[k] = CRC_Temp[k-1];
          CRC_Temp[5] = CRC_Temp[4] ^ temp;

          for(l = 5'd4;l > 5'd0;l =l- 5'b1)
           CRC_Temp[l] = CRC_Temp[l-1];
          CRC_Temp[0] = temp;
         end
        end
   end
  end

endmodule

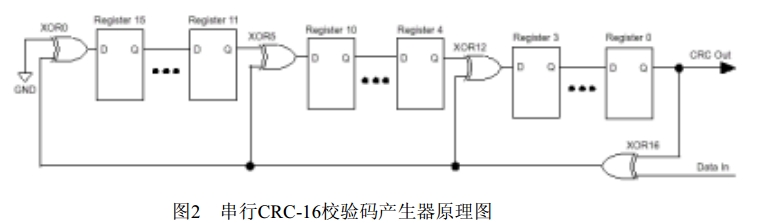

此程序原理图如下：


简单测试代码如下：
`timescale 1ns/1ns
module CRC_tb;
reg clk;
reg rst_n;
reg En_Sig;
reg[7:0] Data_In;
wire[15:0] CRC_Out;

CRC dut(.clk(clk),
         .rst_n(rst_n),
   .En_Sig(En_Sig),
   .Data_In(Data_In),
   .CRC_Out(CRC_Out));

parameter period = 20;
always #(period/2) clk = ~clk;
initial
begin
  clk = 0; rst_n = 1; En_Sig = 0; Data_In = 0;
  #20 rst_n = 0;En_Sig = 1;
  #20 rst_n = 1;
  #20 Data_In=8'h99;
end

endmodule
问题：仿真只能到40ns就停止，找不到错误，仿真图如下：

求指导，谢谢！

我怀疑是时钟的位置放错了。你调整一下，放到init之后吧。

我觉得不是这个问题，毕竟always块跟initial块是并行的！

组合逻辑还是时序逻辑?

没明白小编的意思，是跑的结果不对还是你的仿真跑不下去

是跑不下去，等待许久，也就仿真到40ns！

死循环了。在描述i的那个for语句里，i>=5'd0永远成立，因为i是无符号的。

这是并行输出，要想在一个时钟内输出，只好借用组合逻辑！

好像是这么一回事，如果真是这样的话，那么将i,j,k,l改为integer型，不知这样妥否?或者有什么方法解决?

     for( i = 5'd7;i <= 5'd7;i = i - 5'b1) begin
应该就是你要的效果。
当i=0时，再减1就变成5'h1F，就大于5'd7，循环就终止了。

好的，应该就是这样子，谢谢了！
