CPLD控制DAC，问题求教！

用CPLD来控制DAC产生占空比一定的脉冲信号，testbench的仿真代码如下：

1. //-----------------------------------------------------------------------------

2. //

3. // Title       : sim

4. // Design      : square1

5. // Author      :

6. // Company     :

7. //

8. //-----------------------------------------------------------------------------

9. //

10. // File        : sim.v

11. // Generated   : Tue May 14 10:01:30 2013

12. // From        : interface description file

13. // By          : Itf2Vhdl ver. 1.22

14. //

15. //-----------------------------------------------------------------------------

16. //

17. // Description :

18. //

19. //-----------------------------------------------------------------------------

20. `timescale 1 ns / 1 ns

21.

22. //{{ Section below this comment is automatically maintained

23. //   and may be overwritten

24. //{module {sim}}

25. module sim ();

26. //}} End of automatically maintained section

27.

28. // -- Enter your statements here -- //

29. reg clk,rst;

30. wire [7:0] out;

31. wire [3:0] state;

32. wire we;

33. wire A0;

34. wire ldac;

35. wire [4:0] counter;

36.

37. initial

38.         clk=0;

39.

40. always

41.         #500 clk=~clk;

42.

43. initial

44.         begin

45.         rst=1;

46.         #50 rst=0;

47.         #100 rst=1;

48.         end

49.

50. square tt(clk,rst,out,state,we,A0,ldac,counter);

51.

52.

53.

54. endmodule

55.

56. //利用TLV5613来画方波，通过控制写控制口的电平来调节方波的周期以及占空比；

57. module square(clk,rst_n,out,state,we,A0,ldac,counter);

58.         input clk,rst_n;

59.         output wire [7:0] out;

60.         output [3:0] state;  //从高位到低位，分别控制A1,SPD,片选以及PWD；

61.         output reg we; //控制TLV5613的写使能；

62.         output reg  A0;//地址控制线A0

63.         output reg ldac;//输出控制线ldac

64.         reg rst;

65.         output reg [4:0] counter;//从0计数到26，不断循环

66.

67.         assign state=5'b0101;

68.         assign out=8'b01000000;

69.

70.         always @(posedge clk)

71.                 rst=rst_n;

72.

73.         always @(posedge clk or negedge rst)

74.                 if(！rst)

75.                         counter=0;

76.                 else if(counter<26)

77.                         counter=counter+1;

78.                         else

79.                                 counter=0;

80.

81.         always @(*)

82.                 if(！rst)

83.                         A0=0;

84.                 else if(counter==0)

85.                         A0=~A0;

86.

87.         always @(*)

88.                 if(！rst)

89.                         we=1;

90.                 else if(counter==0)

91.                         we=0;

92.                         else

93.                                 we=1;

94.

95.         always @(*)

96.                 if(！rst)

97.                         ldac=1;

98.                         else if(counter<2)

99.                                 ldac=1;

100.                                 else

101.                                         ldac=0;

102.

103.

104.

105. endmodule

复制代码

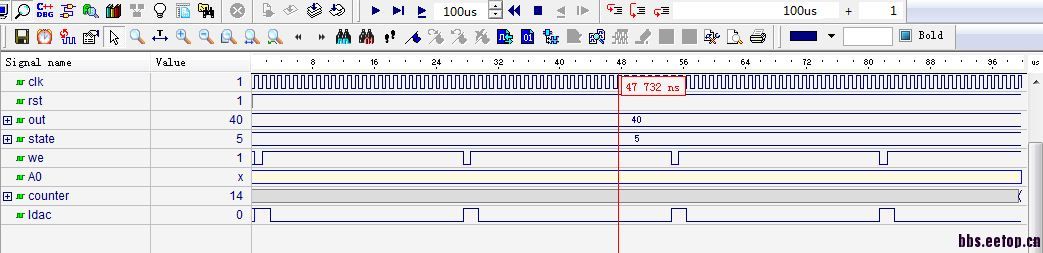

仿真结果如下：

不知为什么输出A0会出现问题?
同时，我用示波器测量ldac和we这两个输出引脚，结果都只是一个3.6V的直流量。
求指导

always @(*)
                if(！rst)
                        A0=0;
                else if(counter==0)
                        A0=~A0;
Combinational loop

我对这段有问题的程序做了改正，如下：

1.         always @(posedge clk or negedge rst)

2.                 if(！rst)

3.                         A0=0;

4.                 else if(counter==0)

5.                         A0=A0+1;

6.                         else A0=A0;

复制代码

这样不仅可以避免combinational loop,也可以避免锁存器；但是在testbench中仿真出来的结果仍然和之前一样，AO输出口没有确切的输出。

fdsfdsfsfsfsfsdfsdfsdfsd

DAC是怎样的控制时序?
仿真波形中counter没有计数。
