功能仿真成功，实际测量失败

代码如下：

1. //利用TLV5613来画方波，通过控制写控制口的电平来调节方波的周期以及占空比；

2. module square(clk,rst_n,out,state,we,A0,ldac);

3.         input clk,rst_n;

4.         output wire [7:0] out;

5.         output [3:0] state;  //从高位到低位，分别控制A1,SPD,片选以及PWD；

6.         output reg we=1; //控制TLV5613的写使能；

7.         output reg  A0;//地址控制线A0

8.         output reg ldac;//输出控制线ldac

9.         reg rst;

10.         reg [4:0] counter;//从0计数到26，不断循环

11.

12.         assign state=4'b0101;

13.         assign out=8'b11111111;

14.

15.         always @(posedge clk)

16.                 rst=rst_n;

17.

18.         always @(posedge clk or negedge rst)

19.                 if(！rst)

20.                         counter=0;

21.                 else if(counter<26)

22.                         counter=counter+1;

23.                         else

24.                                 counter=0;

25.

26.         always @(posedge clk or negedge rst)

27.                 if(！rst)

28.                         A0=0;

29.                 else if(counter==0)

30.                         A0=A0+1;

31.                         else A0=A0;

32.

33.         always @(posedge clk or negedge rst)

34.                 if(！rst)

35.                         we=1;

36.                 else if(counter==0)

37.                         we=0;

38.                         else

39.                                 we=1;

40.

41.         always @(posedge clk or negedge rst)

42.                 if(！rst)

43.                         ldac=1;

44.                         else if(counter<2)

45.                                 ldac=1;

46.                                 else

47.                                         ldac=0;

48.

49.

50.

51. endmodule

复制代码

综合之后的RTL图为：

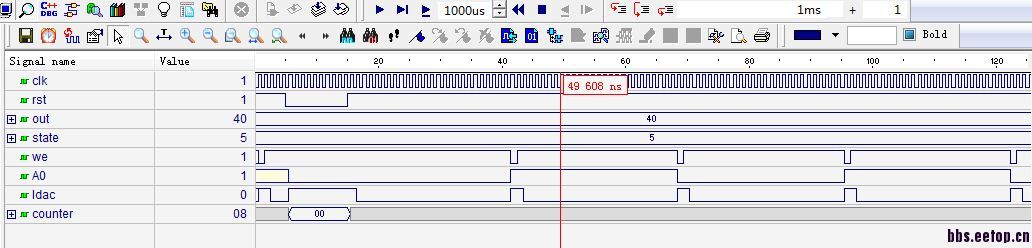

用Active-HDL仿真之后的波形为：

但是在实际的电路中，在we,A0,ldac这几个端口都没有测量得到想要的波形，而都只是一个大小为3.3V的直流电压。
求指点！

看看clock和reset信号对不对

先把只会用“=”的习惯改过来。

同三楼,全阻塞赋值,还用一堆靠counter控制的耦合逻辑,还只做功能仿真,能对了才见鬼了........

动手练习没问题，但还是先看看书吧

   谢谢你的忠告

我想问一下 啥叫耦合逻辑?
