Active-HDL 是前仿真吗？

写了一个程序，代码如下：

1. //在两个进程中进行阻塞赋值，观察时候有先后顺序；并观察testbench的结果，以判断testbench是前仿还是后仿

2. module test9(clk,rst,in,temp,out);

3. input clk,rst;

4. input [1:0] in;

5. output reg [1:0] out;

6. output reg [1:0] temp;

7.

8. always @(posedge clk or negedge rst)

9.         if(！rst)

10.                 temp=in;

11.                 else

12.                 temp=temp+1;

13.

14. always @(posedge clk or negedge rst)

15.         if(！rst)

16.                 out=0;

17.                 else

18.                 out=temp;

19. endmodule

复制代码

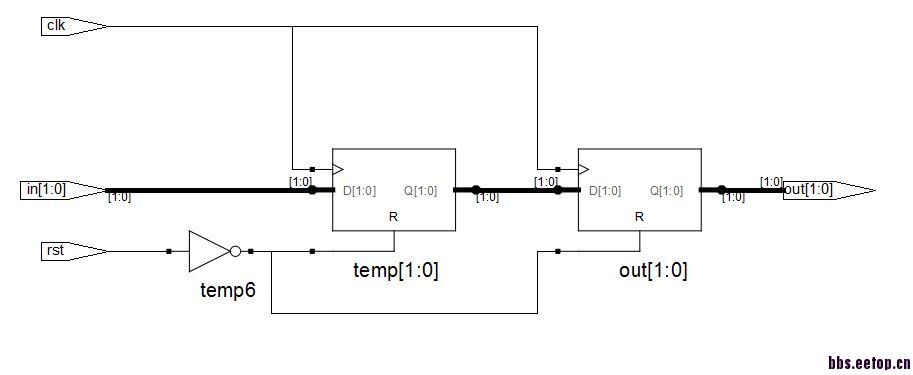

经过综合，RTL图如下：

可见out和temp的赋值是同时进行的，没有先后顺序，若使用非阻塞型的赋值，情况也是如此；
用Active-HDL的testbench进行仿真，代码如下：

1. //-----------------------------------------------------------------------------

2. //

3. // Title       : test9_1

4. // Design      : test9

5. // Author      :

6. // Company     :

7. //

8. //-----------------------------------------------------------------------------

9. //

10. // File        : test9_1.v

11. // Generated   : Fri May 17 10:59:29 2013

12. // From        : interface description file

13. // By          : Itf2Vhdl ver. 1.22

14. //

15. //-----------------------------------------------------------------------------

16. //

17. // Description :

18. //

19. //-----------------------------------------------------------------------------

20. `timescale 1 ns / 1 ps

21.

22. //{{ Section below this comment is automatically maintained

23. //   and may be overwritten

24. //{module {test9_1}}

25. module test9_1 ();

26. //}} End of automatically maintained section

27.

28. // -- Enter your statements here -- //

29. reg clk,rst;

30.

31. reg [1:0] in;

32. wire [1:0] out,temp;

33.

34. initial

35.         begin

36.         rst=1;

37.         #10 rst=0;

38.         #10 rst=1;

39. end

40.

41. initial

42.         clk=0;

43.

44. always

45.         #5 clk=~clk;

46.

47. initial

48.         in=0;

49.

50.

51. test9 cc(clk,rst,in,temp,out);

52. endmodule

53.

54.

55. //在两个进程中进行阻塞赋值，观察时候有先后顺序；并观察testbench的结果，以判断testbench是前仿还是后仿

56. module test9(clk,rst,in,temp,out);

57. input clk,rst;

58. input [1:0] in;

59. output reg [1:0] out;

60. output reg [1:0] temp;

61.

62. always @(posedge clk or negedge rst)

63.         if(！rst)

64.                 temp=in;

65.                 else

66.                 temp=temp+1;

67.

68. always @(posedge clk or negedge rst)

69.         if(！rst)

70.                 out=0;

71.                 else

72.                 out=temp;

73. endmodule

复制代码

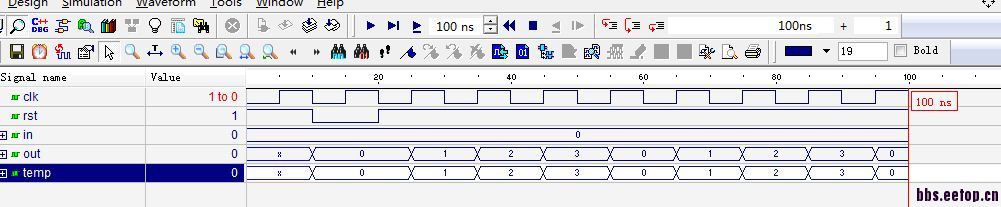

仿真结果时序图如下：

out和temp是同步进行输出，所以我判断改仿真为前仿真，没有考虑D触发器的计算时间。
