在Xilinx Atlys FPGA开发板上调试HDMI IN port的问题
时间：10-02
整理：3721RD
点击：
最近在调试xilinx的atlys spartan6 LX45开发板，板子已经有一个例程http://www.digilent.ro/Products/Detail.cfm?NavPath=2,400,839&Prod=ATLYS，但是该例程不能抓取HDMI IN信号。想通过调试使它能够读取hdmi in信号。我在xps环境下采用chipscope调试，对应的ISE版本是13.2。
hdmi in的接口示意图如下：
左端hdmi_in_0_TMDS 和 hdmi_in_0_TMDSB 是输入，右端hdmi_in_0_VFBC_OUT是输出。
开始在左端我尝试用chipscope建立IP核，提供输入信号，但是用XPS编译老是报错，如下图所示：
之后尝试删掉输入端的IP核，在输出端用chipscope建立IP核检测输出信号。同样报错，如图：
后来发现hdmi_in_0_VFBC_OUT是总线接口，于是又尝试用监测总线信号的IP核来检测该输出，遗憾的是XPS里找不到这样的核：
接下来对于整个调试工作我就束手无策了。这个问题还望高手指点，该怎样用chipscope调试这个hdmi in模块呢?或者另有解决办法?
hdmi in的接口示意图如下：
左端hdmi_in_0_TMDS 和 hdmi_in_0_TMDSB 是输入，右端hdmi_in_0_VFBC_OUT是输出。

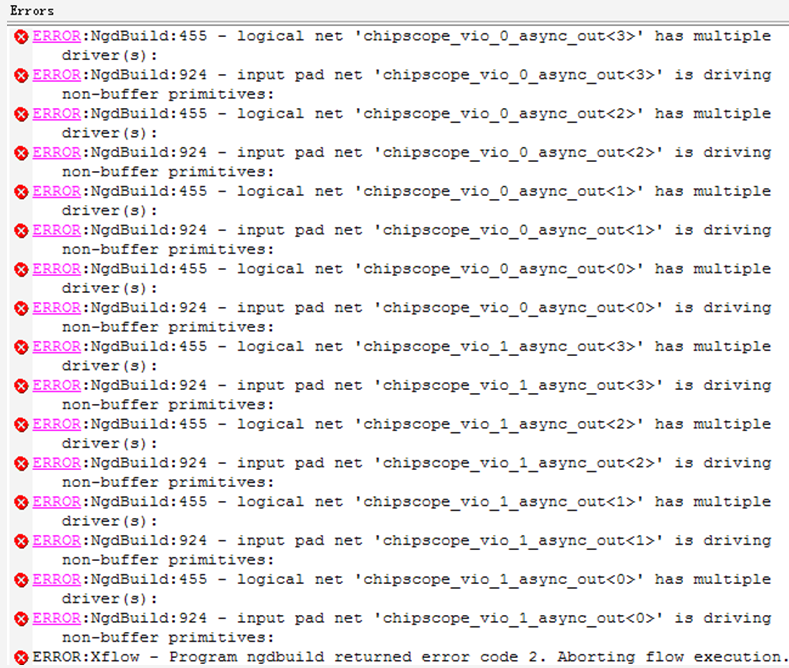

开始在左端我尝试用chipscope建立IP核，提供输入信号，但是用XPS编译老是报错，如下图所示：
之后尝试删掉输入端的IP核，在输出端用chipscope建立IP核检测输出信号。同样报错，如图：

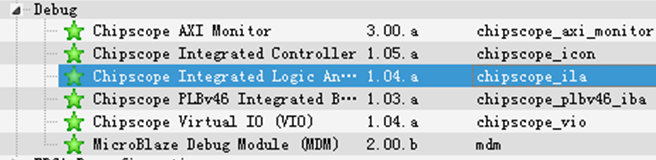

后来发现hdmi_in_0_VFBC_OUT是总线接口，于是又尝试用监测总线信号的IP核来检测该输出，遗憾的是XPS里找不到这样的核：
接下来对于整个调试工作我就束手无策了。这个问题还望高手指点，该怎样用chipscope调试这个hdmi in模块呢?或者另有解决办法?
