关于矩阵式键盘 行列扫描

时间：10-02 整理：3721RD 点击：



  1. library ieee;
  2. use ieee.std_logic_1164.all;

  4. entity key is
  5. port(
  6.                 led_com :out std_logic;---数码管电源
  7.                 led_sig: out std_logic_vector(2 downto 0);
  8.                 led_out : out std_logic_vector(7 downto 0);----数码管显示
  9.                 key_in:in std_logic_vector(7 downto 0);----按键输入
  10. );
  11. end key;

  13. architecture a of key is
  14. signal key_ck : std_logic_vector(2 downto 0);
  15. begin
  16. ----检测按下哪一个按键
  17. process(key_in)
  18. begin
  19. case key_in is
  20. when "01110111"=>
  21. key_ck<="001";
  22. when "01111011"=>
  23. key_ck<="010";
  24. when "01111101"=>
  25. key_ck<="011";
  26. when "01111110"=>
  27. key_ck<="100";
  28. when others=>
  29.   key_ck<="000";
  30. end case;
  31. end process;
  32. --数码管数字选择
  33. with key_ck select
  34.         led_out<="11111100" when "000",
  35.                                 "01100000" when "001",
  36.                                 "11011010" when "010",
  37.                                 "11110010" when "011",
  38.                                 "01100110" when "100",
  39.                                 "00000000" when others;
  40. led_sig<="111";
  41. led_com<='1';

复制代码

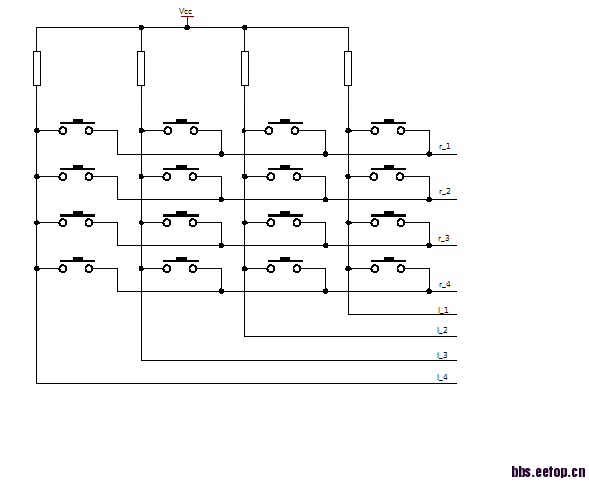

请问各位我的电路这样接当我按下左上第一个按键，数码管应该是输出1第二个是输出2.... 但是为什么按了都没有反应呢?谢谢
