我的modelsim 6.5怎么最后输出不了波形呀？
时间：10-02
整理：3721RD
点击：
如图，我刚学modelsim 6.5
试了个最简单的程序，2选1的选择器。
编译，激励，运行都成功了，最后怎么不输出波形呀。
对6.5不熟悉，希望各位高手不吝赐教， 指点一二呀。
endmodule

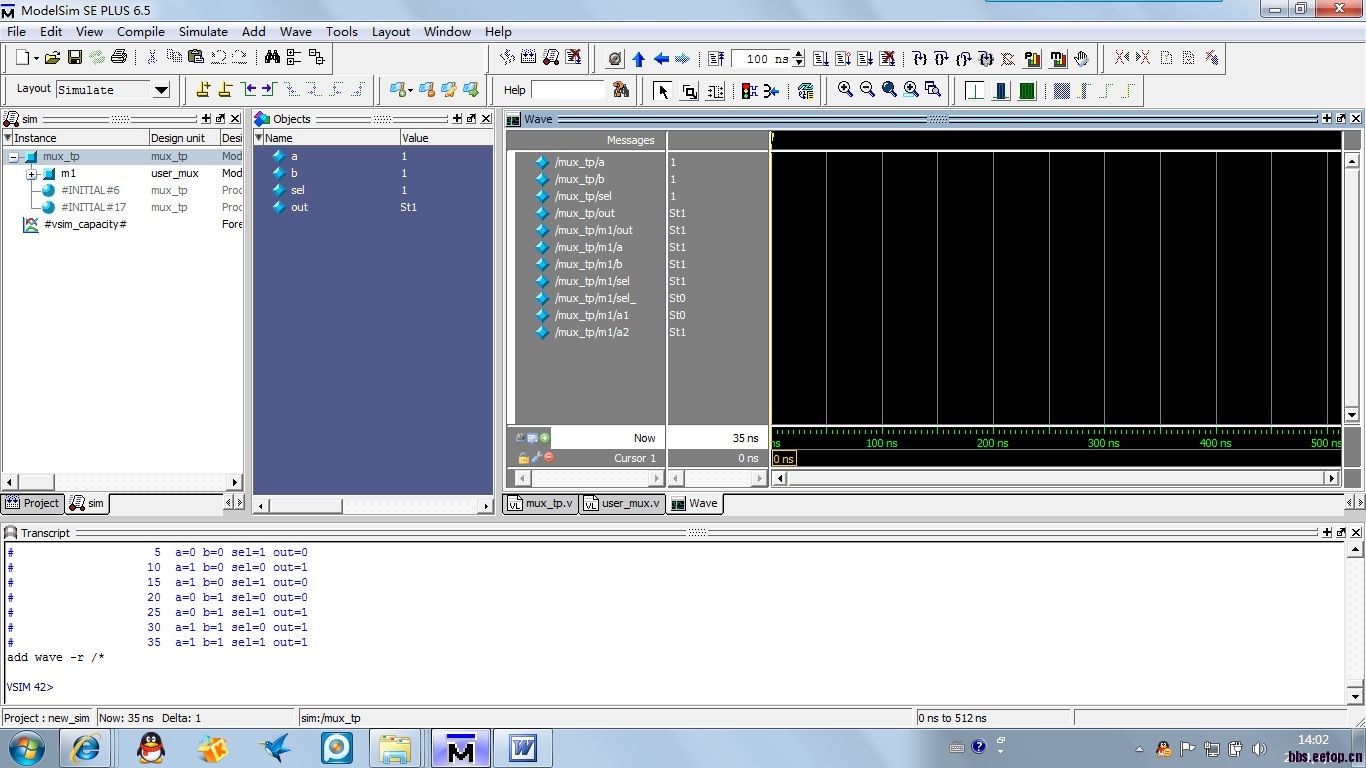

我在主楼的图，你点开后，底下显示的就是运行成功后的结果，所以激励应该没有错吧
试了个最简单的程序，2选1的选择器。
编译，激励，运行都成功了，最后怎么不输出波形呀。
对6.5不熟悉，希望各位高手不吝赐教， 指点一二呀。
没有波形?
点击可以看到大图。
你需要编写一个testbench，需要按时间来产生规定的的时序激励输入，才可以有对应的时序输出的
你说的testbench就是激励吧?我有这个模块mux_tp，代码如下
`timescale 1ns/1ns
module mux_tp;
reg a,b,sel;
wire out;
user_mux m1(out,a,b,sel); //调用待测试模块
initial
begin
a=1'b0; b=1'b0; sel=1'b0;
#5 sel=1'b1;
#5 a=1'b1; sel=1'b0;
#5 sel=1'b1;
#5 a=1'b0; b=1'b1; sel=1'b0;
#5 sel=1'b1;
#5 a=1'b1; b=1'b1; sel=1'b0;
#5 sel=1'b1;
end
initial $monitor($time,,,"a=%b b=%b sel=%b out=%b",a,b,sel,out);
endmodule
我在主楼的图，你点开后，底下显示的就是运行成功后的结果，所以激励应该没有错吧
因为你都run完了，才加的波形。
请先加波形，再敲入
restart;run -all
多谢多谢，问题解决了。
这么低级的错误也只有我这种新手才会犯。
大家都是从新手过来的
学习了
这个 解决的 了说
还是学习了
