请帮看看时序仿真的时候出现的问题~~~谢谢~~~

时间:10-02 整理:3721RD 点击:
代码如下:
module test(clk,rst_n,din0,din1,dout);
  input clk;
  input rst_n;
  input[7:0] din0,din1;

  output [8:0] dout;

  reg [8:0] dout;

  always @(posedge clk or negedge rst_n)
     if(!rst_n)
         dout<=0;
   else
         dout<=din0+din1;
endmodule
功能仿真的时候一切都正常,但是在进行时序仿真的时候,却出现了结果延迟的现象。就是不论我把时钟频率设置多大,结果都会在110ns左右才会出来,出来的结果也是在110ns附近输入的数据的结果,而与前面的输入输入数据无关。
图如附件所示,不知道怎么,论坛不好直接从本地预览贴图么?
是不是要进行区域约束和时序约束?可是我仿真的时候时钟用25MHz都不行,还是一样的症状
给大家造成麻烦,不好意思了

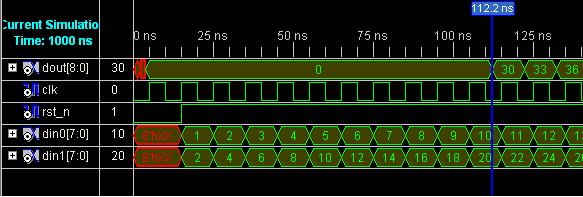

时序仿真图

还有啊 图中哪个输出的第一个结果30 是下面20+10得到的
但是怎么可能下个时钟上升沿还没有过来,结果就出来了呢?

磁选机 湿式磁选机 干式磁选机 选铁机
警局的电话突然响起……
“这儿是高雄餐旅专校,有内衣贼进女生宿舍啦!请你们马上派人过来好吗?”匆匆忙忙的声音,从电话那头传了过来。
“嗯……?听你的声音,你是男人吧!您是舍监吗?”警察若有所疑的问着。
“不是啦!我就是那一个内衣贼啦……”声音越来越急促的从那头传过来。
“哦……!到底是怎嘛一回事呀?”警察微怒的问道。
“快来呀……我被她们包围起来了……生命有危险呀!”内衣贼哭泣的回答。


一对夫妻在谈话。
妻子:“老公,露茜生孩子啦!”
丈夫:“这是她的事。”
妻子:“老公,她说,孩子是你的!”
丈夫:“这是我的事。”
妻子:“可是,我现在该怎么办呢?”
丈夫:“这是你的事。”


一天老婆早起给老公留了200元钱放在桌子上。
上班后,老婆估摸着老公已起床,就发短信给他:老公,桌上是给你昨夜的服务费。
老公回:全套服务才200块呀?赶明儿找个富婆去!


更多笑话请点击  QQ:785804822       13939015767

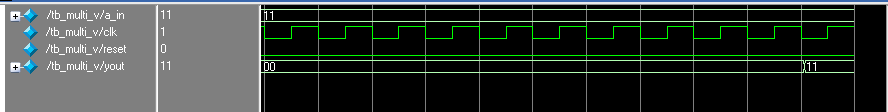

你好LZ,我也出现这个问题 ,请问你是怎么解决的,下面是我的时序仿真结果


试一下再和你谈论
