接口.原理图

时间:10-02 整理:3721RD 点击:

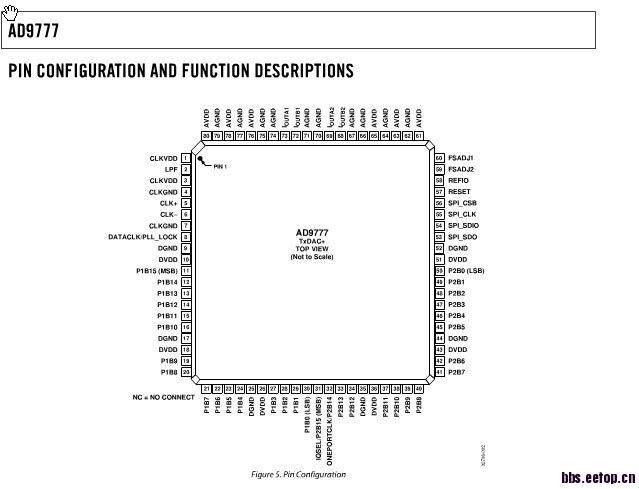

初学FPGA, 接触到的教程里很多的开发版都配有相应的原理图,芯片的每个PIN的序号和功能都表明的。比如AD9777(数模转换的哈)的DATASHEET的第10页这种


现在我拿到了快XILINK的Virtex5的板子,去官网找了datasheet,我想找的是在一张或者几张图里,把芯片的所有PIN的序号和名称都列出来。但把DATASHEET翻了几次,都没找到....英文看起来确实恼火...
各位大大帮帮忙...这种图应该哪里找.... 还是不在datasheet里面?
http://china.xilinx.com/support/index.htm

现在大规模fpga都是bga封装,那么多管脚,这样的图里放不开。
要是实在不会看这种图,你干脆不要干这个了。

成百上千的管教,一张纸搞定
估计还没有这么大的纸张哦
慢慢适应吧
