在FPGA中遇到的一个奇怪的问题！

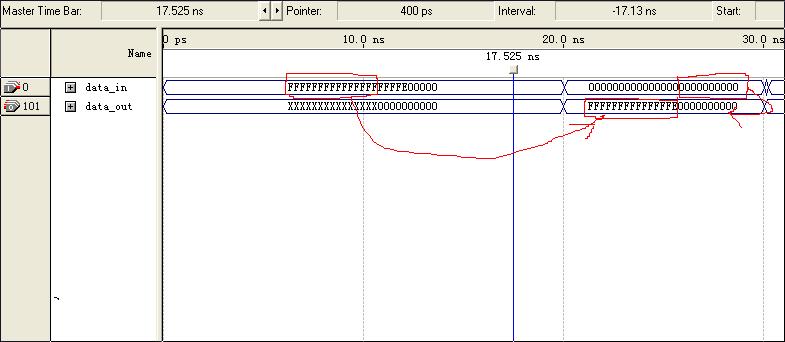

在FPGA中遇到的一个奇怪的问题！我在Stratix II GX 中要实现这样一个功能：用20M时钟采集100路数据，然后将这些数据组成每字节10bit，每11字节一帧的数据，其中包括一个帧头。这帧数据每字节速率是220M，通过一个GXB将这帧数据变成串行数据，然后再在另一块FPGA中通过GXB将串行数据解串，还原成一帧数据，最后将这帧数据还原为100路数据。通过功能仿真，采集出来的100路数据与还原出来的100路数据完全一样，但是实际上却发现数据连续相差一个bit。如下图所示（这个图是我临时画的示意图，他表示一帧数据有一部分错位了）。有人说这是由于tco 与tsu未满足所致，但通过静态时序分析器没有发现时序违规的现象！

请牛人帮助解决一下！
谢谢了！

这个情况以前遇到过，应该有可能alter的gxb再接收数据时，高低字节错位引起的，所以你要现在sigal tap中查看gxb接收回的数据与发送数据是否错位。

牛人~ 膜拜

数据是一帧数据错位，比如一帧数据有十个字节，前面5个字节与后面5个字节的数据相位相差一个周期，每个字节内的数据位之间没有相位差。这也是gxb的 问题?

你是不是没有使用gxb的8b/10b编码转换器吧，给gtx一次发送的是多少bit? 20bit吧?

学习了，谢谢

给GXB发送的是10bit的数据，功能仿真的时候可以看到发送与接收到的数据完全一样. 只是在用示波器来看发送与接收的信号时发现，从同一个GXB中出来的数据，发送的数据与接收的数据的相位不完全相同，有的会相差一个周期（采样数据的周期）。

学习一下了，呵呵。

学习学习！

牛人~ 膜拜

学习一下

学习一下

没用过ALTER不太清楚你的问题，我也从字面上不理解你所说的。感觉是你误解的可能性比较大。

    如果你给gxb的数据是10bit，你是每个周期给gxb的数据是10bit吧，哪你屏蔽了8b/10b编码功能了吧?你gxb跑多少M,你指定没有指定common code，指定了的话，指定的是那个common code

我所使用的GXB的协议是Basic，自动屏蔽了8b/10b编码功能，GXB输入时钟是260M，您说的common code是不是word alignment pattern?我用的是k28.5- ，即0101111100。

我所使用的GXB的协议是Basic，自动屏蔽了8b/10b编码功能，GXB输入时钟是260M，您说的common code是不是word alignment pattern?我用的是k28.5- ，即0101111100。

    你使用的basic协议，我不了解，但是能否简要说明一下，该协议的中common是怎么插入的，可否将的情况具体说一下，我们可以通过email交流，zhangbinsniper4@gamil.com

    我发邮件到你这个邮箱    zhangbinsniper4@gamil.com ，
但是老是被退信，这个邮箱是不是正确的?

    不好意思，我的邮箱是zhangbinsniper4@gmail.com  ,上次把后缀写错了

感觉GXB发送的数据虽然从源端看起来正确，但是不代表接收端就能接收正确，建议调一调发送端的时钟信号，可以试试时钟沿对准数据中部，而不是对准数据边沿，只是建议，哈哈

采集有没有进行锁存?

选择BASIC就会禁止8B10B吗?发端和收端的GXB pll时钟应该一样

    牛人，学习中

学习了，呵呵，谢谢
