根据时序图实现电路

时间:10-02 整理:3721RD 点击:




有时钟,复位。

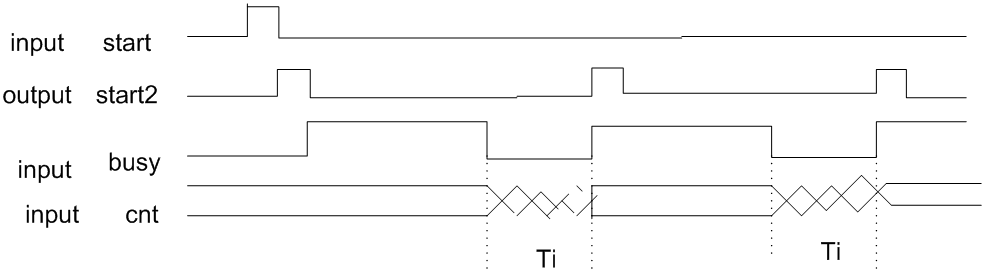

怎么利用verilog实现如图的时序图,当start信号有效时,start2拉高一个时钟,在busy下降沿开始计数,计数到Ti时,start2再次拉高。

多谢了!

就这些信号吗?没有时钟?是否同步?信息太少了。

有时钟,复位,这些我没画出来

这些信号还是很重要的,否则就不知道你的start和busy到底和时钟复位是什么关系。一般的采样判断应该就能解决。

这个好像以前的数电题啊。

要重新读书了

感觉提供的信息不全呀,不过也不难

没有明确与时钟的关系,这个不好做了。另外cnt应该不用input吧?

最好再多提供点信息。
