这根信号线到底该怎么连啊？
The 80-conductor cable assembly shall meet the following requirements: the PDIAG-:CBLID- signal shall be connected to ground in the host connector of the cable assembly; the PDIAG-:CBLID- signal shall not be connected between the host and the devices; and, the PDIAG-:CBLID- signal shall be connected between the devices.
PDIAG-:CBLID-这个信号到底该怎么连啊?
逻辑上是一根线，实际上不是。
不懂，能解释一下吗?
the PDIAG-:CBLID- signal shall be connected to ground in the host connector of the cable assembly;该接地?
the PDIAG-:CBLID- signal shall not be connected between the host and the devices；该悬空?
the PDIAG-:CBLID- signal shall be connected between the devices.我就用了一个device，即使用两个也不能互连啊（我的设备是硬盘）
你上面引用的那句话是针对IDE接口的80针排线来说的，标准的80针排线需要符合这个规定，跟你板上的设计没有关系。
80针排线通常有三个端口，靠的比较近的两个端口接设备（device），离的比较远的那端接控制器（Host），在排线内部，Host这端已经将PDIAG-:CBLID-接地了，Host与Device之间的这根线是断开的（你可以找根80针的线看看，中间有一根有个小孔），而两个Device间的线是通着的。
在设备内部，这根信号被10K电阻上拉。
在控制器这端通过判断这根信号的电平来判断接的是40针排线还是80针的。所以，控制器与这根线直连，再上拉就可以了。
5# mj1029
解释得很详细，谢谢！

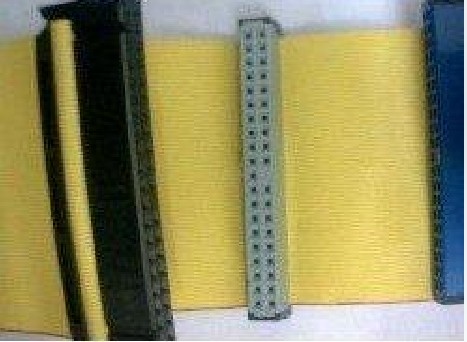

另外我还想问一下，如果硬盘是支持80针的，在数据率不高的情况下用40针的排线是否没有什么影响?我没有见过80针的硬盘线，从网上下了个图如下，你指的靠的近的两个端口是不是右边的两个口（接硬盘），左边那个黑色的接控制器?
40针线不能用于Ultra DMA3及以上的数据传输。数据传输采用PIO或Ultra DMA2以下模式是没有问题的。
你问的这个问题，其实在协议里已经讲的很明白了，建议你再多花些时间仔细看看协议。
7# mj1029
好的，非常感谢！
