讨论一个题目~

一个8bits输入，输出是这8个bit中从MSB开始连续的0的个数。
例如‘b0001xxxx，输出3，’b01xxxxxx，输出1。
逻辑电路应该怎么设计?
代码很好写，但是要画个电路图该怎么整呢?

最简单的方法是写好代码综合一下

厄。这样啊。

用状态机比较合适

并行输入的，要求用组合逻辑。

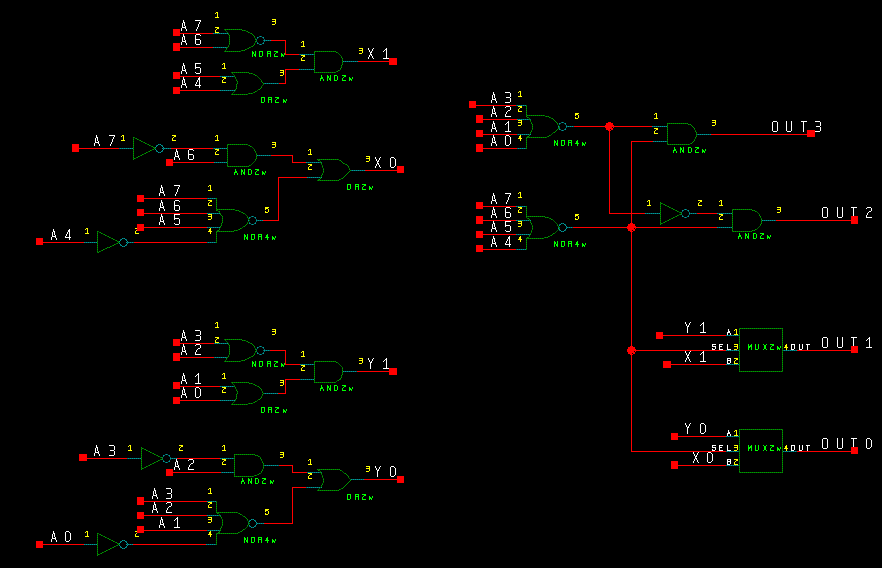

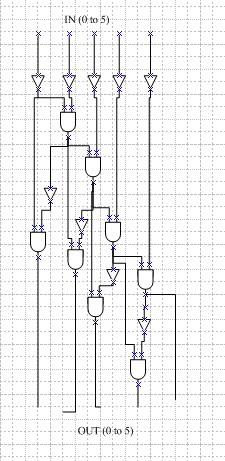

画了个图. 只有5BIT. 没画完. OUT(0 to 5) 连接一个 5bits to 3BIT输出编码器就可以了. 对你的8BITS要求 就是用经典的8 TO 3编码器.
思路是把高位开始的连续0经过第一及AND后全变为1. 而其他的BIT为0.
第二及AND把最低位的1(第一及生成的)保留. 其余1 全转为 0.
得到的那个还有1的那位的位号就是 连续0的个数.
最后接个8 to 3 编码器就好了. 我没画.这里
PS：图我自己没验证. 而且对于时序没有考虑.

三角是反相器

这个图  还没化简，呵呵

其实代码写好了 逻辑电路也就出来了

这样的问题似乎是全0和全1的输入都会输出全0，无法区分。
所以到你的第一级and的地方，即把开始连续的0变成1，后面都变成0，然后把输出的每个bit加起来就得到开头连续0的个数了。
写成公式的话：
out5= ~in5
out4= out5 & (~in4)
out3= (out5&out4) & (~in3)
out2= (out5&out4&out3) & (~in2)
out1= (out5&out4&out3&out2) & (~in1)
out1，2，3，4，5表示输出的bit1-5
in1，2，3，4，5表示输入的bit1-5
然后把out1-5累加。
这样应该可以把

真值表，卡诺图。
