初学者写的分频程序，可是结果却是这样的。
时间：10-02
整理：3721RD
点击：
我是一个初学者，在学习并自己写分频程序的时候，仿真却出现这种结果，我不清楚是怎么回事，请大家指点：
这是我的程序：
module fenpin(outClk,inClk);
input inClk;
output outClk;
reg outClk;
always @(posedge inClk)
begin
outClk<=~outClk;
end
endmodule

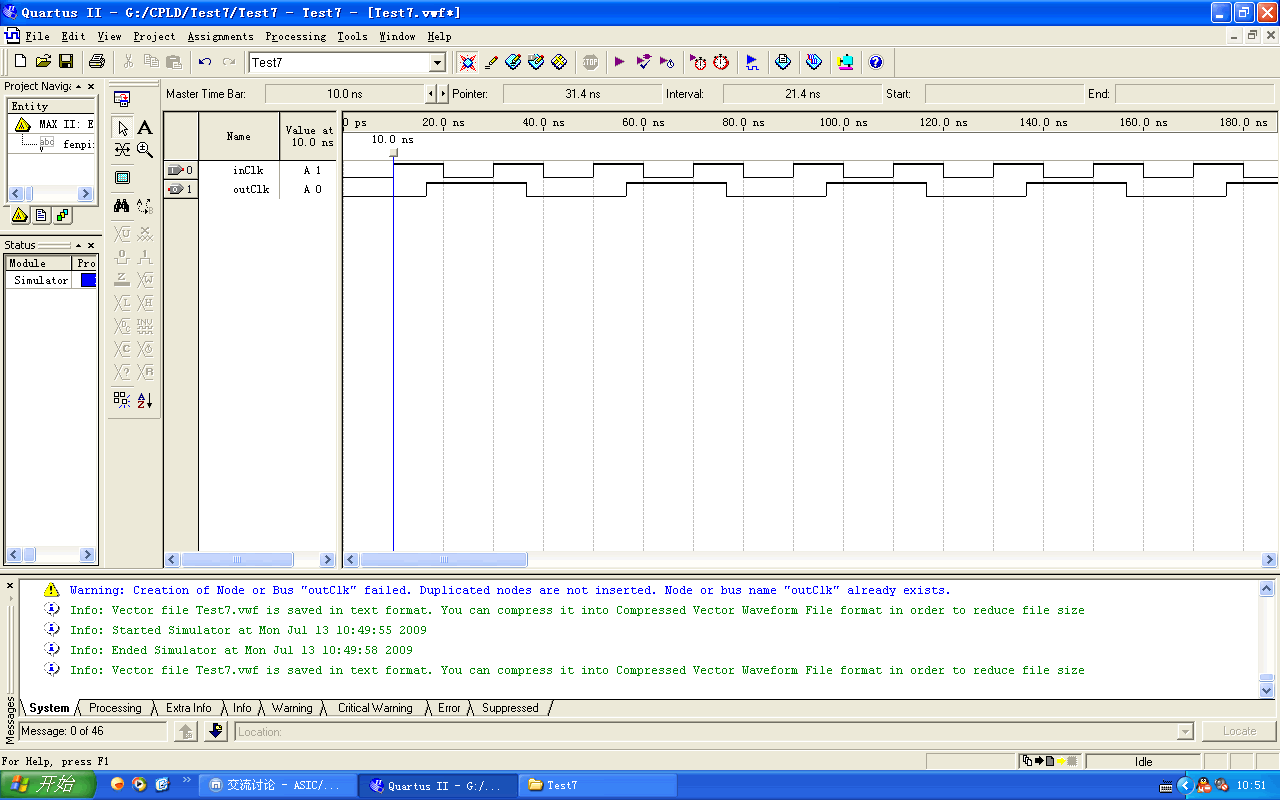

下面是仿真截图:
inClk是输入时钟，outClk的分频到是没错，但是为什么和inClk的时间对不上呢?比inClk的第一个上升沿延迟了6.721ns，但是第outClk的第一个上升沿到第2个上升沿的时间却是正好的20ns，我不太清楚我是不是哪没有设置好还是?我选用的CPLD是240T100C5。在做其他任何程序仿真都出现这个问题，而且我下载到CPLD中，分出来的频率也不稳定。请教各位前辈！
这是我的程序：
module fenpin(outClk,inClk);
input inClk;
output outClk;
reg outClk;
always @(posedge inClk)
begin
outClk<=~outClk;
end
endmodule
下面是仿真截图:
inClk是输入时钟，outClk的分频到是没错，但是为什么和inClk的时间对不上呢?比inClk的第一个上升沿延迟了6.721ns，但是第outClk的第一个上升沿到第2个上升沿的时间却是正好的20ns，我不太清楚我是不是哪没有设置好还是?我选用的CPLD是240T100C5。在做其他任何程序仿真都出现这个问题，而且我下载到CPLD中，分出来的频率也不稳定。请教各位前辈！
时钟没处理好
最好有个复位信号吧
好像也不行。
产生这个想象的原因主要是由于器件本身存在延时造成的，所以是对的，你本身编程没有问题。
可是这样看着很不舒服。我记得我在写逐次分频的时候，也不知道动了哪，出现的波形非常整齐，8个输出一个时钟，每一个输出的上升沿都是上一个输出的下降沿，而且第一个输出也是和时钟想对应的。我能不能弄成那样的呢?
看不到，被广告挡了
In quaters, it use device delay,check the menu, whether can do with zero delay.
你做的应该是对的吧
设计上没有什么大的问题，最好加上复位信号！
原理上设计肯定是没问题的，当然有rst最好拉，你试试看
仿真和实际还是有很大差别的.
你是不是选择了时序仿真?功能仿真就如LZ说的对齐了
你做的应该是时序仿真吧?器件的延时quartus也算进去的
应该是时序仿真
设计与仿真完全正确,延时是芯片本身造成的,不可避免......,
20ns <==> 50M
PAD电容已经不可以忽视，在内部可能没什么问题。
分几级之后再输出到PAD 应该没问题
the design is correct, there seems to be a delay added by the tool
感谢各位前辈的指点，我终于弄明白了，我用的是时序仿真，后来选择了功能仿真之后，就完全对齐了！再次感谢各位！
做的是哪一级的仿真 这个先搞明白了
应该有个复位信号吧
如果是作为时钟使用 没有复位也能用
没有问题. 1111
在写这些程序的时候要习惯使用复位信号！
