芯航线FPGA学习套件下载器驱动安装说明

        Altera的FPGA器件下载配置文件需要使用到专用的下载器——USB Blaster（很早之前使用的是并口下载器，不过由于并口目前很多地方已经被淘汰，所以使用受限，而且并口下载器的速度也很慢，所以本文就不过多介绍并口下载器，而是只针对USB接口的下载器进行说明）。由于该下载器使用的协议很透明，所以实现该下载器的方案也是五花八门，基本上只要是个带USB接口的单片机，都能设计并实现该下载器。

        目前淘宝上销售的USB Blaster基本分为三类：普通版、极速版、官方原版。其中普通版使用各种带USB接口的单片机实现，例如使用Cy7c68013（一款内嵌8051 CPU的USB协议芯片）、STM32、C8051，此种方案实现的下载器成本低廉（甚至只有几块钱量产成本，淘宝上售价在20元以内），但是性能并不十分稳定，小梅哥本人曾经使用这种廉价下载器，调试项目一直出错，直到换了一个极速版下载器，问题就全部解决了。此种方案的下载器适合简单的逻辑设计学习用，不推荐用于项目开发或复杂的学习。极速版则使用高性能USB传输芯片，能够达到媲美原厂方案的速度和性能，因此价格相对于普通版来说，也要高一些，一般在40元到50元，此种方案的下载器基本能满足所有的学习和项目开发用。原厂版方案使用FT245+CPLD实现，性能稳定，速度快，但是价格也很高，淘宝上销售的采用全新原装新片生产的这种方案的下载器，价格一般在60元以上。当然，目前也有几家能够将这种方案的下载器卖到50元以内，50元以内的，很多都是使用的二手翻新芯片。所以，如果有经济实力，选择原厂版方案一定是最好的选择。为了节约经费，使用极速版是推荐的方案，而普通版则不推荐大家在工程调试中使用。

        无论使用哪种方案制作的USB Blaster，其驱动程序都是一样的。要想安装该驱动程序，比较推荐的方式就是安装好Quartus II软件，那么该软件的安装目录下就会自带USB Blaster驱动程序。当我们安装驱动程序时，直接从该路径下安装即可。

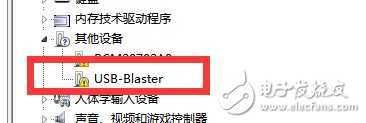

        这里，我们假设用户已经安装好了Quartus II软件。那么当USB Blaster首次插到电脑上时，会提示安装驱动，这个时候，我们在windows系统的设备管理器中可以查看到如下设备：

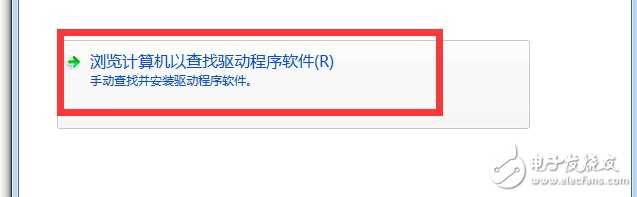

        带黄色感叹号表示设备驱动不正常，这个时候我们就需要手动安装该设备驱动。选中USB-Blaster，单击鼠标右键，选择更新驱动程序。在弹出的界面中，选择浏览计算机以查找驱动程序软件：

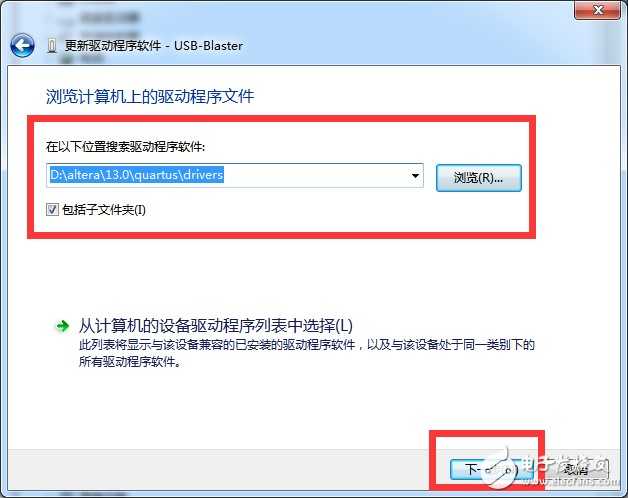

        在弹出的窗口中，点击浏览，将路径定位到你电脑上Quartus II软件的安装目录下的drivers文件夹，例如我的电脑上该路经为：D:\altera\13.0\quartus\drivers，勾选包括子文件夹，然后点击下一步，如下图所示：

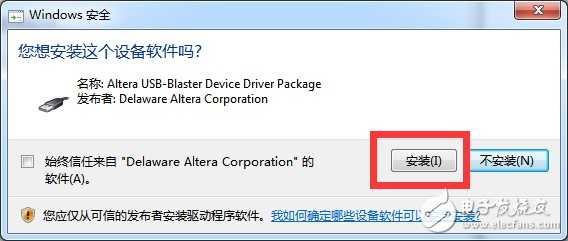

然后会弹出如下对话框，我们选择“安装”即可：

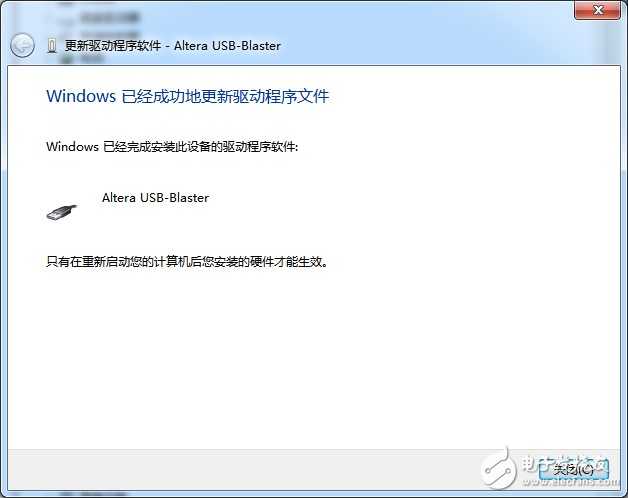

        软件将自动开始搜索驱动文件并安装，安装完成后弹出如下界面提示安装已经完成：

        点击关闭即可。虽然这里说需要重启计算机硬件才能生效，但是我们在使用时发现，不重启计算机也是可以生效的。在设备管理器中可以看到如下已经就绪设备：

        自此，USB Blaster下载器驱动安装完毕。接下来就可以使用该下载器进行配置文件的烧写和单板的调试了。

      如有更多问题，欢迎加入芯航线 FPGA 技术支持群交流学习：472607506

小梅哥

2015年10月16日星期五

芯航线电子工作室
