原创 2016-03-21     shark4685

拼板主要有以下几类：

按分板方式：桥连、桥连+邮票孔、桥连+V-CUT、桥连邮票孔+V-CUT、V-CUT

按连接方式：顺拼、旋转拼、阴阳拼、旋转+阴阳拼、多种板混合拼板。

拼板终极目的:
1，方便打板生产，提高效率
2，方便smt焊接，提高效率

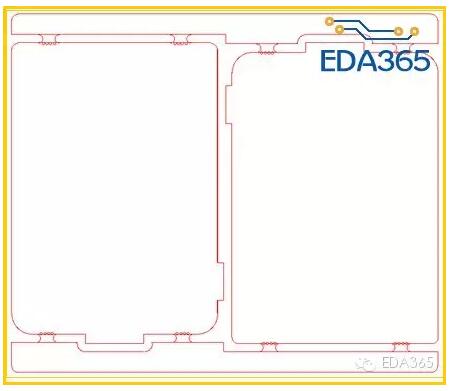

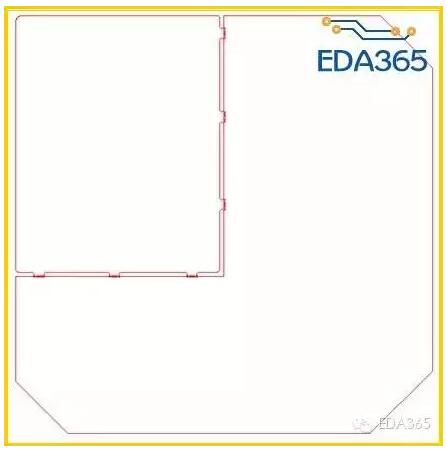

“熟读唐诗三百首，不会吟诗也会吟”。下面放出一大波常见类型拼板的示例图：

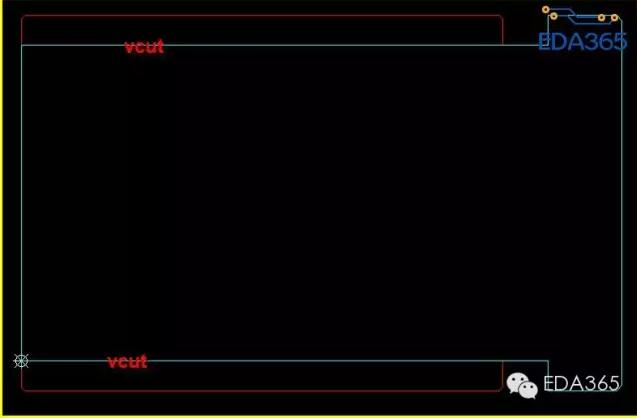

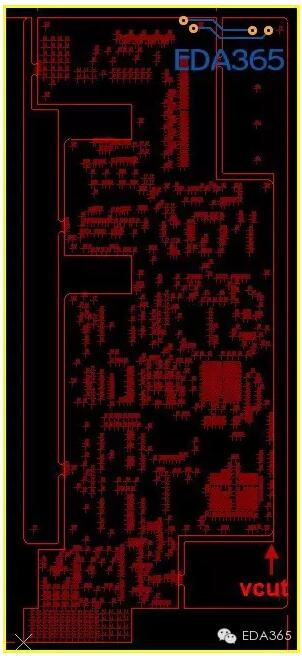

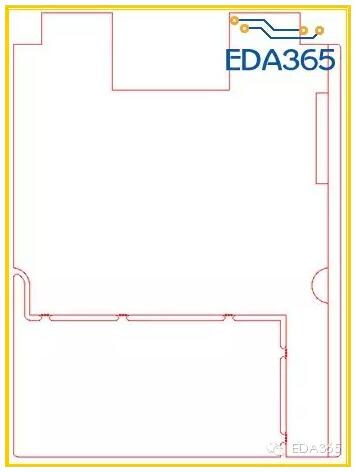

看样子加vcut很好 但实际上板边有亮铜需要，这种要更改为桥连邮票孔。好像多数设计人员都喜欢用vcut

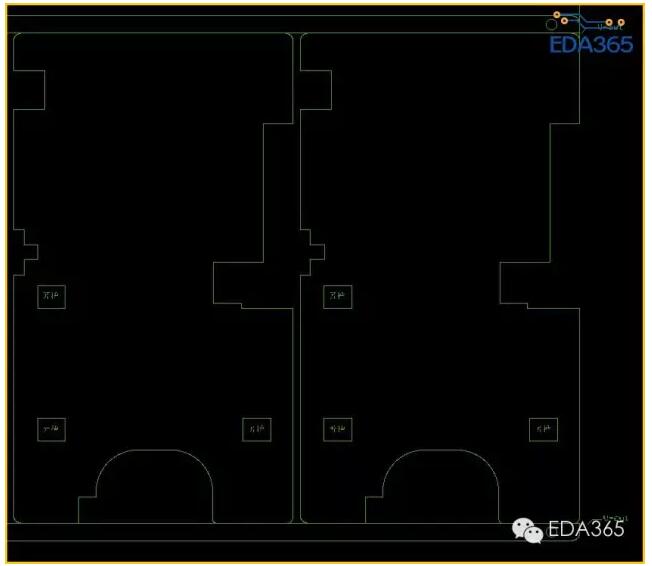

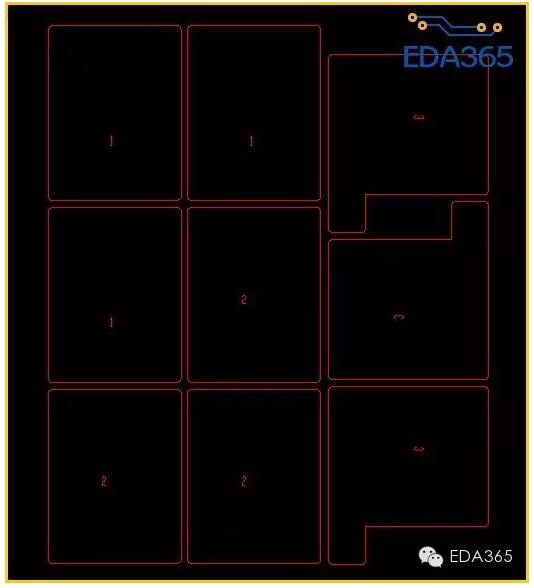

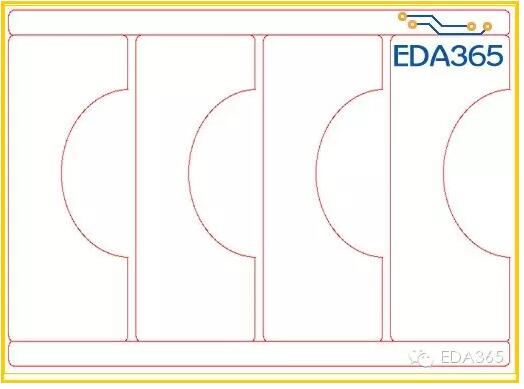

如单板外形相似，规则，需要标示拼板方向，避免工厂端询问。

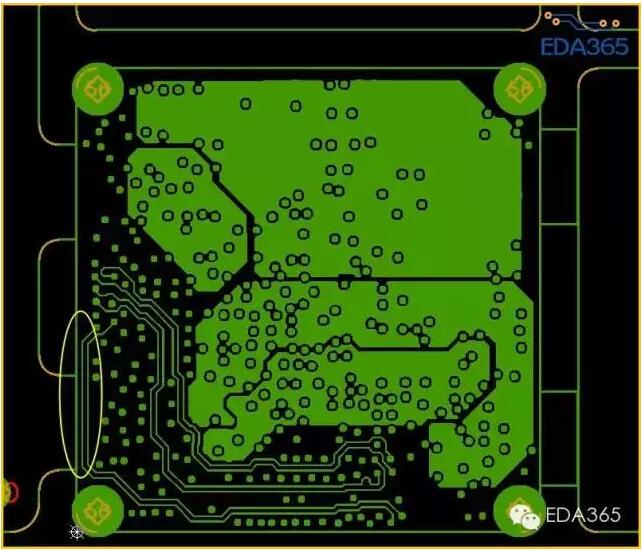

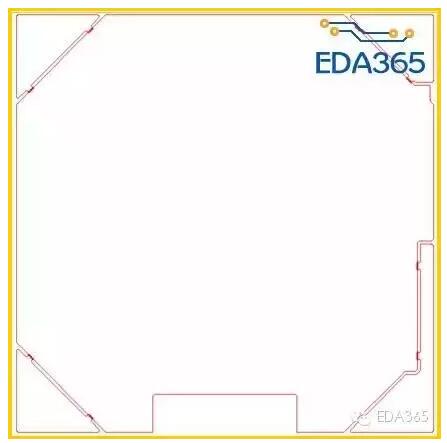

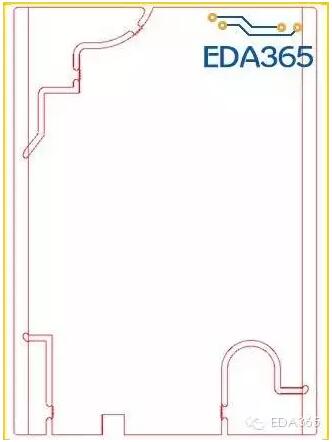

小板拼板当中 特别注意线路离板边的距离(vcut各厂家都是有距离要求的） 太近不能用vcut 会露铜 或 cut断线开路风险

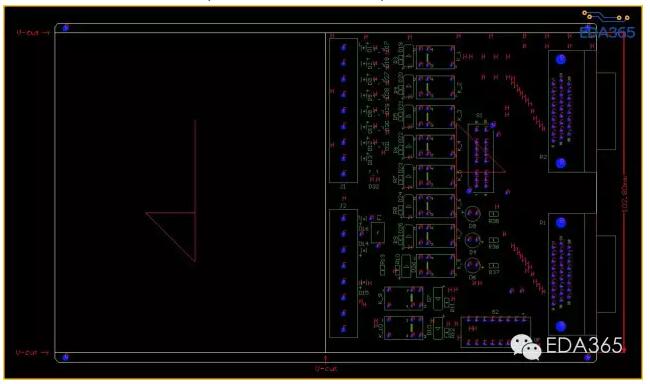

器件离板边一边满足smt，另一边不满足smt，可以只加一边。

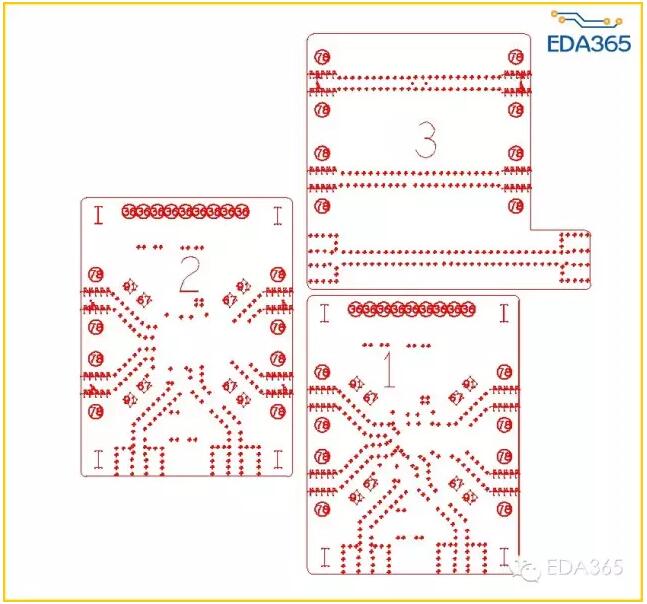

另外也可以在autocad中拼板，示意清楚板的信息

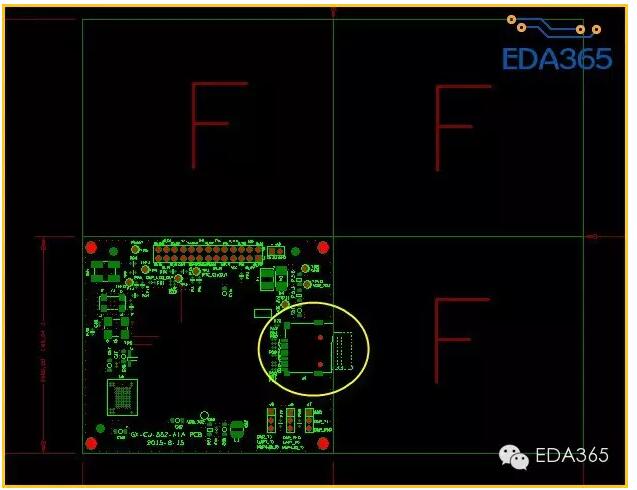

有器件在板外 注意旋转拼板（板内示意清楚拼板方向） 避免波峰焊时器件干涉

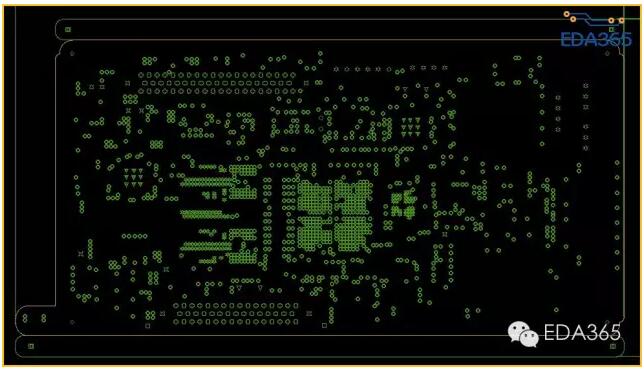

有器件在板边的，拼板时候需要注意是否有影响分板和焊接
