IF/RF数据转换器中的数字信号处理

频器

DUC中的NCO和混频器级与DDC中的相同模块非常相似，但功能相反，即根据系统架构的要求，将载波频移到所需的中频或射频频率。在零中频架构中，可旁路此模块以使载波保持在DC。

增益、相位、I/Q偏移和反Sinc

增益、相位调整、I/Q偏移和反sinc模块是许多IF/RF DAC的附件。

增益、相位调整和I/Q偏移常常一起使用以独立调谐输出信号I/Q通道，补偿不同类型的I/Q失配（DAC、模拟滤波器和调制器引起），最终从模拟调制器后输出一个低本振泄漏和低镜像的理想复信号。

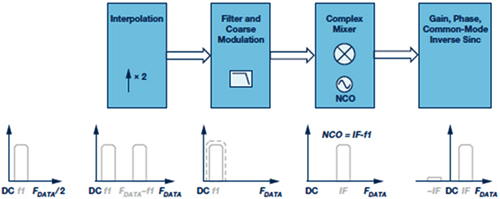

图3、DUC框图

反sinc滤波器补偿DAC引起的sinc滚降，这种滚降会影响平坦度和信号幅度，尤其是在采用高中频或直接射频架构的宽带应用中。

总结

本文简要说明了当前IF/RF转换器中集成的典型DDC和DUC——它们是何物，为何需要它们，以及它们在信号链中如何工作。适当了解这些内容并正确使用它们将能减少资源占用并减轻FBGA/ASIC中的编码工作，以及节省系统的功耗和成本。更多详情和说明请参阅以下参考文献。

参考文献

1. AD9680数据手册。ADI公司，2015年。
2. AD9154数据手册。ADI公司，2015年。
3. Brad Brannon和Rob Reeder。应用笔记AN-835，了解高速ADC测试和评估。ADI公司，2015年。
4. Justin Munson。应用笔记AN-928，了解高速DAC测试和评估。ADI公司，2013年。
5. Brad Brannon。"超外差多通道数字接收机设计。"ADI公司
6. 应用笔记1298，"通信系统中的数字调制—导论。"Agilent。
7. "3GPP TS 36.104 V10.1.0 (2010-12)。"3GPP。
8. Steven W. Smith。面向科学家和工程师的数字信号处理指南。California Technical Publishing，1999年。

作者：Alex Zou，ADI公司应用工程师

作者简介：

Alex Zou于1999年毕业于中国电子科技大学，获得无线电物理学硕士学位。他曾在中国电信担任硬件设计工程师，并在恩智浦半导体担任应用工程师，后于2007年加入ADI公司，担任高级现场应用工程师，负责支持无线基础设施应用。
