3.5、某无线AP无输出信号
现象:ART运行一切正常,用VSA观察,无任何输出信号。
回忆3.1中讲解的内容,我们提到了点测法,个人认为,点测法是解决类似这种问题的最快手段,在使用ART进行Continue Tx的情况下,使用探针依次检测Transceiver输出端,PA输入端,PA输出端,低通滤波器输出端,T/R Switch输入端及T/R Switch输出端,一般来说,检测这些点已经足够了。
按照上述的方法,我们依次检测Tx回路的各点(以2.4GHz 链路0为例),如图3-4所示。

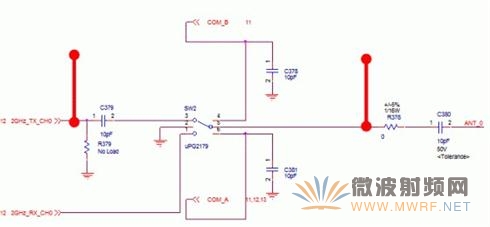

图3-4 2.4GHz 0链路检测点
在实际的检测过程中,发现在T/R Switch输入端有信号,也即C379处有正常的RF信号,但是在T/R Switch输出端无信号,查阅T/R Switch uPG2179的Datasheet,发现,此时的控制信号与预想的不符,细节部分读者请参阅uPG2179 Datasheet与AR9280(此项目的Transceiver)的参考设计。
