LTE宏基站的SoC平台软件解决方案

中DSP核的管理模块以及Enea系统级调试工具Optima。这些功能满足了新一代基于SoC(CPU+DSP)的基站平台软件的需求，为基站的软件架构设计提供了参考。下面介绍一个应用实例：

　　2、应用实例

　　当今基站的发展日趋多样性。目前越来越多主流通信设备厂商3G、4G局端设备中采用SoC的设计方案，因此本方案对于当前基站设计有越来越大的参考意义。下面简单介绍一个Enea的基站平台解决方案在LTE 宏基站的应用实例。如下图所示：

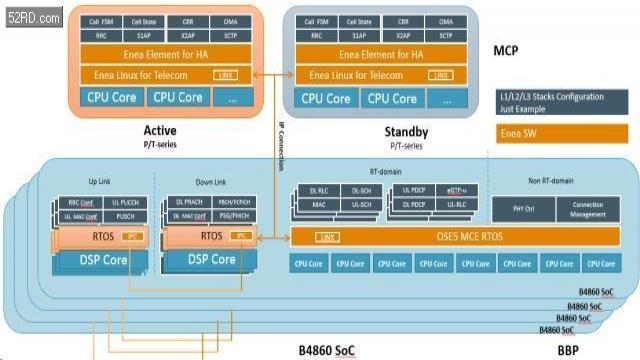

    图4:宏基站平台解决方案应用实例

　　B4860是Freescale针对LTE中型基站的包含PowerPC CPU核和SC3900 DSP核的SoC芯片，片内集成的MAPLE2 LTE物理层协处理器，可完整的自动处理PDSCH和PUSCH信道流程，最多可支持三个20M的LTE小区。在Enea针对这个SoC芯片的平台软件方案中，CPU侧运行OSE硬实时操作系统以及DSP的管理模块，CPU和DSP之间使用Enea的LINX基于共享内存池的方式进行通信。通过PC侧的Optima工具进行整个系统的监控与调试。

　　按照一般基站BBU的软件设计，物理层协议栈运行于DSP上，MAC及以上协议栈运行于CPU之上，因此对于B4860这样的芯片整体软件架构如下图所示。每两个DSP核为一组，负责一个小区，每个核分别处理上行和下行数据，共六个DSP核因此对应三个LTE小区，可提供实时的调度性能以满足物理层对实时性的需要，同时基于共享内存池的LINX交互模块提供DSP与DSP，CPU与DSP间的高效无缝通信。CPU核上的MAC层及高层协议栈中对性能敏感的部分，运行于Enea OSE的应用提供实时的性能的保证，使之符合LTE的1ms限制的调度要求。对于实时性要求不高的部分，可直接运行于MCP上的Enea Linux之上，例如运维等部分。本套软件方案已应用于此客户的量产型基站产品中。
