3G及LTE升级 加速发射器RFIC整合

LL输出上造成高带内杂讯。分数N型PLL能够实现小步阶尺寸的输出频率，同时可以维持较低的总体频率倍增，进而比整数N型PLL具有较低的相位杂讯放大(图2)。

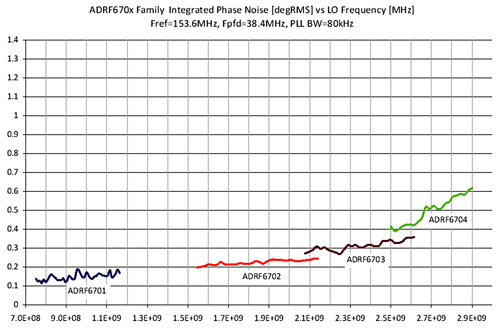

图2　ADRF 670x整合式LO相位杂讯vs. LO频率

相邻通道功率比(ACPR)乃是一项用来判定有多少发射信号漏泄至相邻频率波段的测量。如WCDMA之类的3G标准，对于容许发射至波段外的功率量非常严格。针对ADRF 6702的ACPR测量如图3所示。调变器提供高线性度的输出功率与低杂讯，在-6dBm输出下可以达成优于-76dB的ACPR。这将有助于减少紧接于调变器后增益级的数量，并且在最终功率放大器级之前就将动态范围最大化。

图3　ADRF 6702的ACPR ＠ 2140MHz

ADRF 670X系列家族藉由将三组LDO电路予以整合，使运作能够脱离5伏特的单一电源供应，进一步地将使用者应用装置简化，并且减少成本与电路板空间。

这些LDO是用来为VCO、电荷帮浦及PLL积分三角调变器提供经过调整的电源，而+5伏特电源供应则直接使用在e IQ调变器上，借以将输出功率最大化。

在高线性度的应用装置当中，ADL 670X可以利用其PLL在内部合成一组LO，而其他元件则可以停用本身的PLL，并且使用来自于主要元件的共通LO。

多重组合打造次世代平台

ADRF 670X家族乃是为了要实现最小化以及简化与亚德诺(ADI)最新的发射用数字类比转换器AD 9122和砷化镓放大器的使用者介面所设计，后者若以一颗四分之一瓦高线性度放大器ADL 5320为例，则能够驱动大于0dBm至最后PA级。这种结合三颗精巧IC的做法实现了主动式IC的内容，很适合使用于所有的蜂巢式次世代多重载波无线电平台。

(本文作者Phillip Halford为亚德诺射频产品行销经理、Ed Balboni为射频设计经理)
