无线充电器技术和解决方案

。例如，当电池满电时，功率接收器无需再对电池充电。它应将终止功率传输数据包信息发送至功率发射器，以终止功率传输。然后，系统将返回选择阶段。它将保持在前三个阶段，直到功率发射器上放置新的功率接收器或更改了配置信息。

分立式无线充电器解决方案

我们可以轻松设计一个具有一些分立式设备的无线充电器系统，其与以上所示的Qi标准兼容。图9显示其中一个无线充电器分立式解决方案。

                                                                              图 9 分立式无线充电器解决方案

在发射器端，微控制器单元(MCU)用于控制发射器的整个功能。MCU生成脉宽调制(PWM)波以驱动栅极驱动器。PWM的频率和占空比由MCU控制。MCU根据从接收器接收的错误控制数据包控制这两个参数。FAN73932为半桥栅极驱动器，它将接收的矩形波转换为两个非重叠信号，以驱动低端和高端MOSFET。DC至AC功能由此设备和两个N-MOSFET实现。发射器线圈由AC波驱动。 串联电容用于与发射器线圈形成一个串联谐振电路，以实现更好的功率传输性能。功率可以此方式传输。FAN8303为DC-DC转换器，为MCU电源提供5V电压。另一部分为通信部分。电容用于从线圈获取电压，并将此电压发送至MCU ADC以获取通信信息。我们也可使用感测电阻和电压放大器来检查发射器线圈的电流变化。

在接收器端，也采用MCU来控制接收器的所有操作。具有接收器线圈的串联谐振电路由电容构成。当接收器线圈放在发射器线圈上时，我们可在此串联谐振电路的末端获得AC电压。AC至DC功能由具有两个N-MOSFET和两个二极管的全桥整流器实现。DC电压在此电路输出端获取。该电压可通过调节器电容使其稳定。此电压通过DC-DC转换器(FAN8303)传输，在FAN8303设备的输出端获取稳定的5V，用于MCU电源。MCU上电时，它控制两个MOSFET，以便与发射器通信。整个无线系统采用此方式配置。MCU将在完成正确配置后打开输出开关。输出电压也可用于对便携设备充电。 充电电流和输出电压由MCU监控，以了解何时需要终止充电。

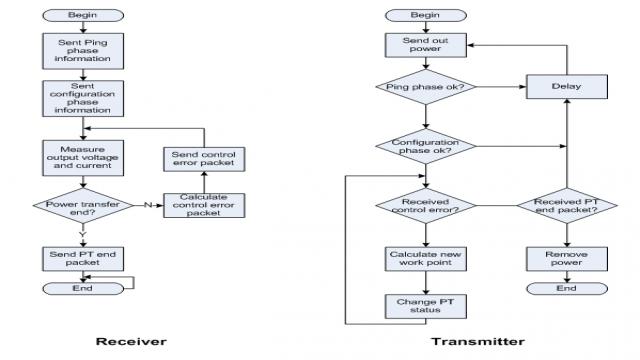

在软件方面，图10显示无线充电器发射器和接收器的简要流程图。

                                                    通过此类无线充电器系统，系统可获取5W充电电源，效率约为69%。

结论

无线充电器是采用旧技术的便携设备市场新应用。WPC Qi标准有益于无线充电器的普及。借助此标准，我们可轻松设计无线充电器系统。本文仅提及系统中使用的几种分立式设备。此外，Qi标准的所有功能都可实现。此系统是可以广泛使用的低成本无线充电器解决方案。
