无线充电器技术和解决方案

时间:03-10 来源:Fairchild 点击:

收器线圈(Ls)和串联谐振电容(Cs)的串联谐振电路组成。谐振电路用于优化功率接收。并联电容提供并联谐振电路用于检测接收器。

全桥整流器用作AC至DC电路,将接收波转换为稳定电压。电压调节块为DC至DC电路,将较高的接收电压转换为负载所需的电压。通信控制块用于将功率控制信息(如控制错误包)传输至功率发射器,以调节功率传输操作点或功率发射器的其他状态。

(3) 开放的沟通

在WPC标准中定义的发射器和接收器之间的通信为单向通信。通信方向是从接收器到发射器。功率接收器通过更改其阻抗(如电阻或电容)调节功率量,此操作将导致发射器线圈电流或线圈电压定期改变。发射器可检测线圈电流或线圈电压变化,用于解调通信信息。该标准定义发射器线圈电流幅度的最小幅度差,或逻辑高电平和逻辑低电平之间的线圈电压。分别为15mA和200mV。

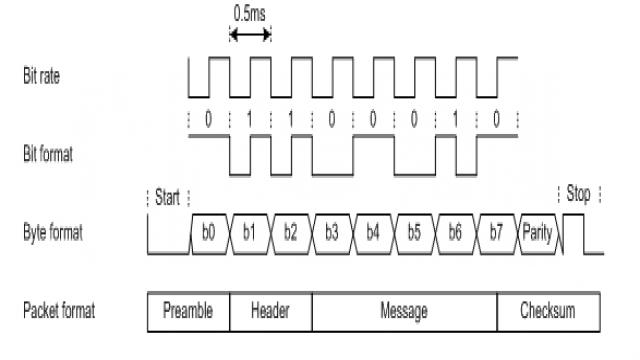

WPC标准还定义通信中的数据格式。在每次数据传输中,将传输一个数据包。一个数据包由一个用于位同步的前同步码(11位以上1)、指明数据包类型的一字节消息头、消息信息(1..27字节)和一个检验和字节组成。一个数据字节为11位串行格式。此格式由一个位起始位、八个数据位、一个校验位和一个位停止位组成。起始位为零。数据位的顺序从最低有效位开始。校验位为奇数,停止位为一。数据位采用差分双相码编码,其速度为2Kbps。数据格式如图7所示。



                                                                                                   图7数据格式

(4) 功率传输系统控制

从功率发射器到功率接收器的功率传输包括WPC标准中定义的四个阶段。它们是选择阶段、ping阶段、标识和配置阶段以及功率传输阶段。各阶段之间的关系如图8所示。



                                                                                           图8 系统控制流程



A. 选择

在此阶段,功率发射器检测其表面上是放置物体还是移除。功率发射器可通过许多方法实现此功能。如果功率发射器检测到一个或多个物体,它应尝试找到这些物体并区分潜在功率接收器和异物。在某种情况下,功率发射器应尝试选择一个主单元和一个功率接收器用于功率传输。如果功率发射器选择一个主单元和一个功率接收器,则应进入ping阶段。另一方面,如果功率传输器未识别潜在功率接收器或时间超时,则将进入待机工作模式。

B. Ping

在ping阶段,功率发射器应执行数字ping。它检查潜在功率接收器是否为功率接收器或功率接收器是否需要功率传输。因此功率发射器为主线圈供电时间最长达65ms。功率接收器必须在此时间内通过负载调制回应。完成此操作后,系统将进入下一阶段,即标识和配置阶段。如果未完成,系统应返回上一阶段,即选择阶段。

C. 标识和配置

在标识和配置阶段,功率发射器应能识别功率接收器,而功率接收器应传输配置信息,如功率接收器的基本设备标识符、功率接收器应提供给其整流器输出、功率发射器的最大功率量。功率发射器接收此信息并调节工作点,然后进入功率传输阶段。如果功率发射器因任何原因无法从功率接收器正确接收识别和配置信息,如功率接收器无法发送数据包或功率发射器无法解调正确信息,功率发射器应返回上一阶段,即选择阶段。

D. 功率传输

在功率传输阶段,功率发射器将向功率接收器提供持续功率,并响应从功率接收器接收的控制数据,调节功率传输工作点。在功率传输阶段,功率发射器应监控功率传输参数。如果任何参数超出限制,将中止功率传输并返回选择阶段。最后,从功率接收器接收了终止传输数据包时,功率发射器将终止功率传输
