基于补偿原理的正激式变换器传导共模EMI抑制

，补偿电路十分简单。

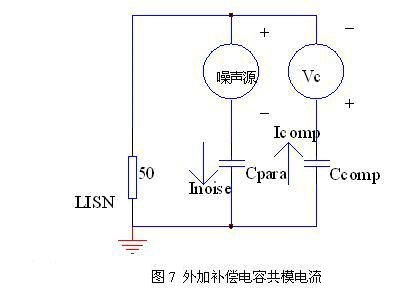

由于正激变换器有其自身的去磁绕组，这样就省去了外加补偿线圈，只需外加一个补偿电容，便可以实现共模EMI的改善和抑制。图7为加入了补偿电容的共模电流流通简化电路。

需要特别指出的是，无源补偿技术有一定的应用条件，它受开关电流、电压的上升和下降时间，以及变压器结构等因素的影响。尤其对于此补偿电路，应用条件有一定限制，当变压器的线间耦合电容远大于开关管寄生电容时，干扰电流不经过补偿电容而是通过变压器耦合电容直接进入大地，此时抑制效果就不是很理想。

5 结语

本文通过分析典型开关电源共模EMI传播耦合方式、传统共模EMI抑制方法以及正激式变换器共模EMI耦合通道模型，提出了利用无源补偿原理对正激式变换器共模EMI进行抑制的方法。该方法受一定的应用条件限制，但补偿电路结构简单，实现方便，有一定的指导意义。

参考文献

[1] 钱照明?程肇基.电力电子系统电磁兼容设计基础及干扰抑制技术.浙江大学出版社,2000.

[2] 周志敏?周纪海?纪爱华.单片开关电源:应用电路?电磁兼容?PCB布线.电子工业出版社,2007,(7).

[3] Himan shu K.Patel.Flyback Power Supply EMI Signature and Suppression Techniques.IEEE,2008.

[4] 周卫平?夏立?侯新国?吴正国.电力电子系统电磁干扰的抑制.中原工学院学报,2003,(8).
