嵌入式开发ARM系统代码固化的串口实现

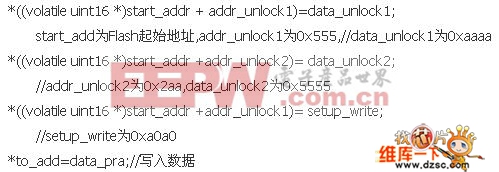

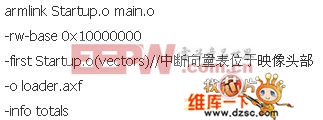

的是Hyundai公司生产的HY29LV160。 向Flash存储器的特定寄存器写入地址和数据命令,就可对Flash存储器进行烧写、擦除等操作。编程指令只能使“1”变为“0”,而擦除命令则可使“0”变为“1”,因此正确的操作顺序是先擦除、后编程。当Flash被擦除后读出的数据应为0xff。写指令编程如下: 程序 应在每个单元烧写命令发出后进行检测,以保证前一个单元烧写结束后再进行下一个存储单元的烧写,当然也可采用延时等待的方法进行连续的烧写。 2.3 编译与执行 由于日本OKI公司的小灵通芯片ml7338是基于ARM7TDMI核,所以系统采用ARM集成开发调试环境ADS1.2,使用TechorICE仿真器。具体编译语句如下: 编译语句 其中,0x10000000是ml7338内部RAM的起始地址,编译完成后生成loader.axf文件。 需要注意的是,要固化的代码应转化为SRecord文件。可在编译器下ARM fromELF﹥Output format中选择Motorola 32 bit Hex,或者使用以下编译语句处理: >fromelfnodebug filename.axfm32 filename.txt 以上两种方式都将产生SRecord文件。通过仿真器把烧写程序下载到ml7338的内部RAM中,运行后即可固化PC端通过串口工具发送过来的应用程序代码。固化完成后拔掉仿真器,当系统复位或上电后Flash存储器被映射到起始地址0x0处,装入的可执行映像文件即可得到执行。 结语 本文所写的烧写程序虽然是针对小灵通芯片ml7338的,但是已经把它拓展到了基于ARM的32位嵌入式系统,开发人员只需对框架略做修改即可编写自己的烧写程序。整个系统采用ARM汇编语言和C语言开发,因此可以方便地移植,而且对编写基于网口的监控程序也具有重要的参考价值。
