基于FPGA和SC16C554实现多串口通信的方法

4 测试结果及分析

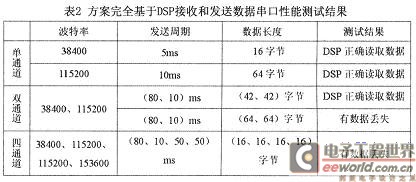

我们分别对两种方案进行了测试，结果如下：表2为完全基于DSP接收和发送数据的通信性能测试；表3为基于FPGA接收串口数据的通信性能测试。



波特率发送周期数据长度测试结果

比较两种方案的测试结果可以得出以下结论：

1单通道工作时：两种方案的通信性能是一样的。

2多通道同时工作时：由表2测试结果可以看出，每次发送的数据量过大、或发送周期较小时，由于DSP对串口芯片中断请求的处理速度问题就会造成数据丢失。由表3测试结果可以看出，四通道工作时，发送数据长度为64字节，通道发送周期最小可达10ms；如果发送数据长度减小，通道发送周期还可以更小。该设计性能远远好于方案改进前完全基于DSP接收和发送数据的性能；能满足系统实际工作的需要。

5 结束语

基于FPGA接收数据的设计有两个突出的优点：1、极大提高了对串口中断的响应速度，避免了多通道工作、完全基于DSP接收和发送数据时数据大量丢失的情况；2、完全可编程设置DSP中断产生条件，解决了原来串口芯片只有1、4、8、14字节四个触发深度的限制，可编程设置存储空间范围内的任意字节的触发深度，大大减少了DSP的中断数量，提高了DSP的工作效率。另外程序具有较强的可移植性，当设计需要修改时，只需修改少量代码，有效降低了设计周期。
