更高带宽的数据缓冲分配

来自视频源1的数据可通过FIFO读取并存储到DDR3存储器中的Bank 1。这将是一个只写操作，可以使用突发模式来保持传输的高效。一旦一个数据包保存到Bank 1，视频处理器可从Bank 1读出数据，对其进行操作并存入Bank 2。这些操作都可使用突发模式，因此总线换向的花销仅占用存储器带宽的很小的百分比。一旦Bank 2中的数据经过处理后可被读出，还是使用突发模式，然后发送到PCI Express接口，再传输到hub。尽可能地保持存储器bank为打开状态可使得控制器使用最短的存储器访问时间，从而提高了效率。

使用交叉存取的并行数据处理

数据读可在bank之间切换或交叉存取，而无需大量延迟或总线换向时间。因此，只要处理硬件能够支持，多个视频流可通过视频处理器同时处理。当处理好的数据写回DDR3存储器时，多个写操作也可以通过交叉存取来提高带宽。一个易于使用和可预测的存储器控制器，如：ECP3 DDR3存储器控制器，在用户基于其对数据处理的基本算法的了解的情况下来分配存储器缓冲区时，可以最小的硬件和软件开销来实现最大的带宽。

刷新和初始化

因为DDR3存储器中的数据必须定期进行刷新，一些存储器访问必须分配给刷新操作。DDR3控制器应支持自动刷新指令队列，它可能是深度为8的指令集，可以作为一个指令组来执行，以使效率最大化。DDR3器件的初始化过程是非常繁复的并且很容易出错，特别是在手动执行时。DDR3控制器的初始化模块应该通过与用户逻辑的一次简单的握手，自动初始化存储器，从而极大地简化了接口设计。

流水线的指令处理

存储器控制器应当使用指令流水线来提高吞吐率，在当前指令出现在存储器接口时，译码队列中的下一条指令。这种方法提供了高于双周期存储器控制器100%的吞吐量。

功耗管理

在一些DDR3应用中，功耗管理可能是一个需要考虑问题。在一些设计中，使用Power Down指令是非常有用的。该指令在没有数据访问需求的时候，降低功耗。在power down状态下，器件功耗的降低可达90%。莱迪思DDR3存储器控制器支持该指令。此外，莱迪思ECP3为带有SERDES和高速接口，如DDR3存储器控制器的应用提供最低功耗的可编程解决方案。

设计和验证流程

DDR3存储器控制器IP核必须易于配置、生成并应用到一个目标设计中。使用图形化用户界面（GUI）来配置各种DDR3控制器参数是一种简便的方法，为目标系统快速创建正确的控制器。所有的参数都需要确定，如：存储器宽度、深度、速度和延迟。每一类配置参数都有其独立的选项卡，有助于将设计任务分为一个个可管理的“任务块”。一旦参数选定，生成代码（用VHDL或Verilog）和生成相应的测试基准应当是比较容易的。

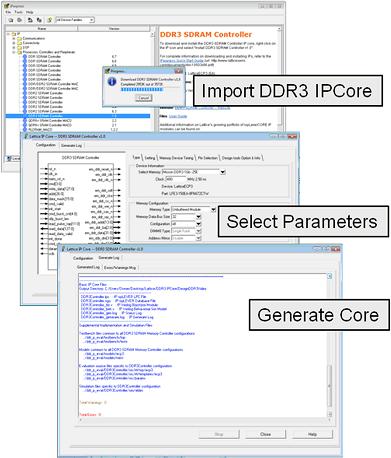

例如，莱迪思IPexpress工具只需三个步骤，如图3所示，在ispLEVER设计软件中创建ECP3 DDR3存储器控制器IP核：

1)从莱迪思网站下载IPexpress工具并将IP核导入。

2)IP核参数可通过每个配置组对应的选项卡进行选择，配置组有：类型、设置、时序、引脚和设计工具。

3)基于Verilog或VHDL的IP核和测试基准一起生成，包括顶层、监视器、指令生成器、用于Aldec或ModelSim的配置和脚本文件。

图3：下载、配置和生成IP核设计流程

4 小结

在数据处理应用的设计中，如本文中视频处理的例子，当存储器具有足够的带宽时，可以充分利用FPGA的并行处理能力的优势。DDR3存储器具有灵活、易于使用的存储器控制器，如：莱迪思ECP3 DDR3存储器控制器IP核，加上正确使用突发模式访问、数据缓冲器分配和存储器交叉存取可以大大加快数据处理速度。此外，一个经验证的IP核与可靠的设计和验证环境也加速了这些应用的上市。
