CPLD的PSK系统设计

对码-相对码转换模块

绝对码——相对码之间的关系为
（式4-1）

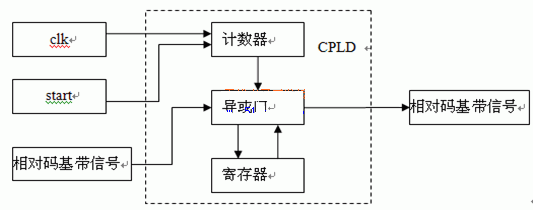

图4-5 绝对码-相对码转换模块的VHDL模型方框图

由此，可得到绝对码—相对码转换模块的VHDL模型方框图，如图4-5所示。图中的计数器与图4-3中的计数器相同，异或门与寄存器共同完成绝/相变换功能。

相对码—绝对码转换模块与此类似，此处就不加以论述。

5 系统调试总结

本课题研究并追踪了通信领域和EDA设计领域的两项关键技术——调制解调技术和可编程逻辑技术，所有设计工作都是在一块CPLD实验开发板上完成的，选用了Altera公司型号为EPM7128SLC84-7作为主芯片的。其中输入信号由单片机提供，经过CPLD处理后，输出信号的波形可通过示波器观察。但由于调制系统与解调系统的测试是分开进行的，这样势必有不直观性，并且未能考虑到实际 系统中的不定因素。而以上这些，是本设计将来要进一步改善与发展的地方。
