如何使用一个智能复用器升级车用上桥臂驱动器
时间：12-12
来源：互联网
点击：
图1：L99PD08的结构示意图

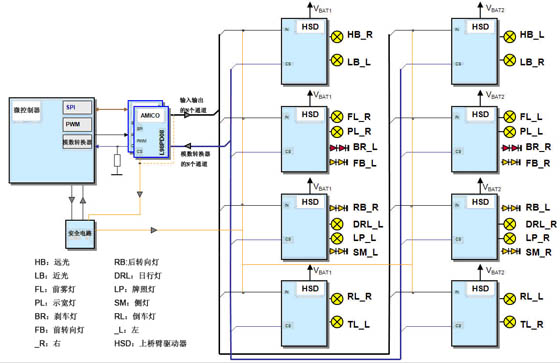

图2：应用示意图
当上桥臂驱动器发生短路时，L99PD08的反应时间从64到100µs，以滤除快速的ISO瞬变事件引起的潜在危险。L99PD08的关断锁保护功能可大幅提高上桥臂驱动器在短路时的稳健性，而无需微控制器的干预或介入。在AECQ100-012标准规定的测试条件下对L99PD08进行的性能评估显示，在-40°C下的长脉冲测试(关断前反应时间300ms，见图3)过程中，L99PD08的稳健性改进因子是微控制器对上桥臂驱动器进行直接诊断架构的300倍。

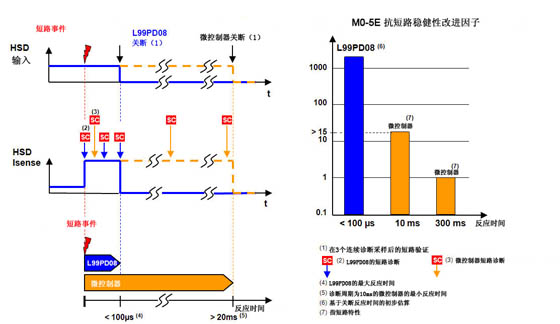

图3：通过自动关闭功能提高器件在短路条件下的稳健性
结论
L99PD08有助于开发人员满足车身控制模块的日益严格的要求，内置PWM信号发生器和同步诊断功能，在短路条件下反应时间短，这些特性有助于减轻微控制器的负荷，提高上桥臂驱动器的稳健性。AMICO还通过SPI接口提高M0-5、M0-5E和M0-5T系列上桥臂驱动器的性能，降低12V和24V系统对微控制器引脚数量的要求，同时还能降低软件的复杂程度，这对汽车软件的未来发展十分有益，因为随着汽车工业引入AUTOSAR标准，汽车软件的复杂性是汽车工业即将面临的一个重要课题。
来源：中国电子应用网
