一种带定时功能的数控无极功率调控装置的设计
时间:08-04
来源:互联网
点击:
程序流程设计

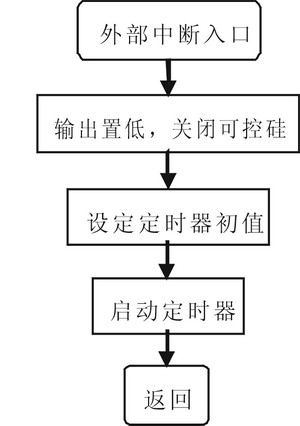

图4是单片机外部中断流程图,交流电过零点时,过零信号触发单片机外部中断,中断响应后,P9输出低电平,使可控硅维持断开状态,随后设定定时器初值,并且开启定时器后返回。两路外部中断分别设定上升沿触发和下降沿触发,分别完成电源正负半周控制。
图4 单片机外部中断流程

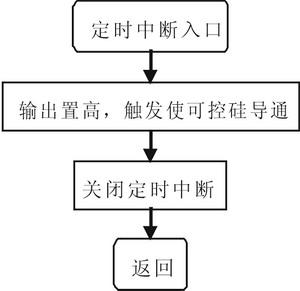

图5是单片机定时中断流程图,定时溢出触发中断,P9输出高电平,触发可控硅导通,关闭定时中断后返回。
图5 单片机定时中断流程

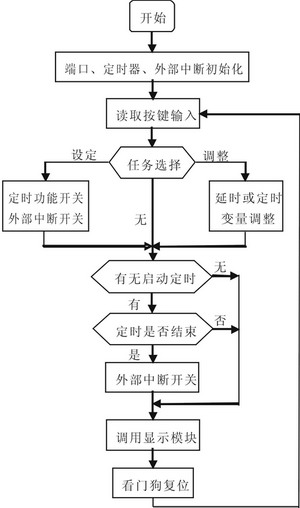

图6是单片机主程序流程图。在主程序中主要是循环读取按键输入值,根据输入调整系统参数,启动定时功能,完成数码显示任务。
图6 单片机主程序流程
总的工作过程是市电过零信号驱动单片机的两个外部中断,在上升沿和下降沿处完成可控硅导通角相位控制,实现可控硅导通角任意调整,从而实现功率调节。用户可通过按键输入调整功率并设置定时功能,定时功能是通过开关外部中断实现的。
结语
本设计的样机试用结果表明,该设计能够很好地实现功率的无级调控,客观上解决了阻性大功率家电的功率调控问题,并且具有很高的精度和线性度,实现了定时开关、数码显示等功能,是一种很有市场开发潜力的通用型外置功率调控装置。
图4是单片机外部中断流程图,交流电过零点时,过零信号触发单片机外部中断,中断响应后,P9输出低电平,使可控硅维持断开状态,随后设定定时器初值,并且开启定时器后返回。两路外部中断分别设定上升沿触发和下降沿触发,分别完成电源正负半周控制。
图4 单片机外部中断流程
图5是单片机定时中断流程图,定时溢出触发中断,P9输出高电平,触发可控硅导通,关闭定时中断后返回。
图5 单片机定时中断流程
图6是单片机主程序流程图。在主程序中主要是循环读取按键输入值,根据输入调整系统参数,启动定时功能,完成数码显示任务。
图6 单片机主程序流程
总的工作过程是市电过零信号驱动单片机的两个外部中断,在上升沿和下降沿处完成可控硅导通角相位控制,实现可控硅导通角任意调整,从而实现功率调节。用户可通过按键输入调整功率并设置定时功能,定时功能是通过开关外部中断实现的。
结语
本设计的样机试用结果表明,该设计能够很好地实现功率的无级调控,客观上解决了阻性大功率家电的功率调控问题,并且具有很高的精度和线性度,实现了定时开关、数码显示等功能,是一种很有市场开发潜力的通用型外置功率调控装置。
